Zacisk uniwersalny, złączka OTL16 czarna, 1xAl/Cu 1,5-16mm2 1000V, MAA1016S10 | MAA1016S10 Morek

Opis i Kluczowe Cechy

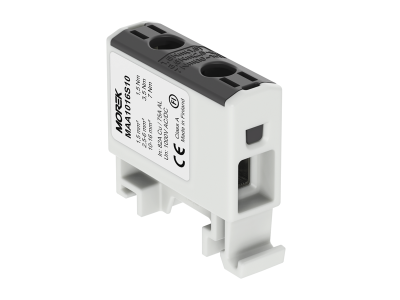

Zacisk uniwersalny OTL16 w kolorze czarnym, o numerze katalogowym MAA1016S10, to zaawansowane rozwiązanie łączeniowe zaprojektowane przez renomowanego producenta MOREK. Złączka ta została stworzona z myślą o profesjonalnych instalacjach elektroenergetycznych, gdzie wymagana jest najwyższa niezawodność oraz uniwersalność w doborze okablowania. Produkt umożliwia bezpieczne i trwałe połączenie przewodów wykonanych zarówno z miedzi (Cu), jak i aluminium (Al), co eliminuje problemy związane z korozją galwaniczną dzięki specjalnemu cynowaniu korpusu.

• Szeroki zakres przekrojów: Możliwość montażu przewodów o przekroju znamionowym od 1,5 mm² do 16 mm² zapewnia elastyczność w projektowaniu rozdzielnic.
• Wysokie napięcie znamionowe: Izolacja złączki pozwala na pracę przy napięciu znamionowym 1000 V AC oraz 1500 V DC, co czyni ją idealnym wyborem do nowoczesnych systemów fotowoltaicznych (PV).
• Kompaktowa konstrukcja: Jednopolowa budowa pozwala na znaczną oszczędność miejsca na szynie montażowej.
• Trwałość materiałowa: Obudowa wykonana z wysokiej jakości tworzywa o wysokim stopniu izolacyjności gwarantuje bezpieczeństwo użytkowania przez lata.

Zgodność z Normami

Złączka OTL16 spełnia rygorystyczne wymagania bezpieczeństwa i jakości potwierdzone certyfikatami. Jest zgodna z normą EN 60947-7-1, co definiuje ją jako profesjonalny element aparatury niskiego napięcia. Produkt posiada certyfikację CE oraz spełnia wymogi dyrektywy RoHS, co świadczy o braku substancji szkodliwych w procesie produkcji. Dodatkowo, klasyfikacja palności materiału izolacyjnego zapewnia wysoki poziom bezpieczeństwa przeciwpożarowego wewnątrz rozdzielnic i szaf sterowniczych.

Zastosowanie

Dzięki swojej uniwersalności, zacisk MAA1016S10 znajduje szerokie zastosowanie w wielu sektorach branży elektro-technicznej:

• Rozdzielnice przemysłowe: Jako główny punkt zasilający lub rozdzielczy dla obwodów pomocniczych.
• Instalacje fotowoltaiczne: Dzięki obsłudze napięcia 1500 V DC, doskonale sprawdza się w łańcuchach DC systemów PV.
• Automatyka budynkowa: Łączenie obwodów sterowniczych wymagających pewnego styku elektrycznego.
• Modernizacja instalacji: Idealne rozwiązanie przy przejściu z przewodów aluminiowych starego typu na nowoczesne okablowanie miedziane.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych złącza. Zacisk OTL16 jest przystosowany do montażu na standardowej szynie DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Przygotowanie przewodu: Odizolowanie końcówki przewodu na odpowiednią długość oraz, w przypadku przewodów aluminiowych, usunięcie warstwy tlenków i zastosowanie pasty kontaktowej.
• Moment dokręcania: Należy użyć klucza dynamometrycznego, aby dokręcić śrubę zaciskową z momentem zalecanym przez producenta, co zapobiega przegrzewaniu się styku.
• Prowadzenie przewodów: Unikanie naprężeń mechanicznych na zacisku, co mogłoby wpłynąć na stabilność połączenia elektrycznego.

FAQ

• Czy złączka OTL16 wymaga stosowania tulejek na przewodach typu linka? Tak, dla zapewnienia najlepszego styku i ochrony drucików linki przed przecięciem przez śrubę, zaleca się stosowanie odpowiednio dobranych tulejek zaciskowych.
• Czy można łączyć w jednym zacisku jednocześnie przewód Al i Cu? Złączka jest przystosowana do obu typów materiałów, jednak w jednym otworze zaciskowym należy montować jeden rodzaj przewodnika, aby zachować optymalne parametry docisku.
• Jaki jest stopień ochrony tej złączki? Złączka zapewnia stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem.
