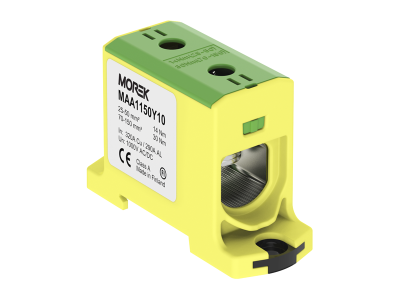

Zacisk uniwersalny, złączka OTL150 żółto-zielona, 1xAl/Cu 25-150mm2 1000V, MAA1150Y10 | MAA1150Y10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL150 w kolorze żółto-zielonym to zaawansowane rozwiązanie elektrotechniczne od renomowanego producenta MOREK, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa i wydajności w instalacjach przemysłowych. Złączka ta umożliwia pewne i trwałe połączenie przewodów wykonanych zarówno z aluminium, jak i miedzi (Al/Cu), co czyni ją niezwykle wszechstronnym elementem w arsenale każdego elektroinstalatora. Szeroki zakres przekrojów znamionowych, wynoszący od 25 mm² do aż 150 mm², pozwala na obsługę wysokich prądów roboczych oraz zapewnia stabilność mechaniczną połączenia.

• Uniwersalność materiałowa: Specjalna konstrukcja zacisku eliminuje ryzyko korozji elektrochemicznej przy łączeniu różnych metali.
• Wysokie napięcie znamionowe: Urządzenie jest przystosowane do pracy w instalacjach o napięciu do 1000V AC oraz 1500V DC, co pozwala na jego stosowanie w nowoczesnych systemach fotowoltaicznych i przemysłowych sieciach prądu stałego.
• Wytrzymała obudowa: Wykonana z wysokiej jakości tworzywa o właściwościach samogasnących, zapewniająca stopień ochrony i bezpieczeństwo użytkowania.
• Kolorystyka ochronna: Żółto-zielona obudowa jednoznacznie identyfikuje złączkę jako element toru ochronnego (PE).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu łączeniowego. Złączka OTL150 spełnia wymagania normy EN 60947-7-2, co gwarantuje odpowiednią wytrzymałość dielektryczną, odporność na prądy zwarciowe oraz stabilność termiczną podczas długotrwałej eksploatacji pod pełnym obciążeniem. Posiada certyfikację CE, co potwierdza dopuszczenie do obrotu na rynku Unii Europejskiej.

Zastosowanie

Zacisk OTL150 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w miejscach wymagających niezawodności i wysokiej przepustowości prądowej. Jest idealnym rozwiązaniem do:

• Rozdzielnic głównych i szaf sterowniczych w zakładach przemysłowych.
• Wielkoskalowych instalacji fotowoltaicznych (farmy PV) dzięki obsłudze napięcia 1500V DC.
• Systemów zasilania awaryjnego i infrastruktury budynkowej.
• Połączeń wyrównawczych i ochronnych w zaawansowanych układach uziemiających.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych złączki. Należy zwrócić uwagę na następujące aspekty:

• Montaż na szynie: Złączka jest przystosowana do szybkiego montażu na standardowej szynie DIN (TS35).
• Przygotowanie przewodu: Końcówki przewodów aluminiowych powinny zostać oczyszczone z warstwy tlenków i pokryte odpowiednią pastą stykową przed umieszczeniem w zacisku.
• Moment dokręcania: Należy ściśle przestrzegać momentu dokręcania śrub zaciskowych (zgodnie z dokumentacją techniczną dla danego przekroju), aby uniknąć przegrzewania się styku lub uszkodzenia gwintu.
• Izolacja: Należy upewnić się, że izolacja przewodu dochodzi do samej krawędzi korpusu zacisku, minimalizując ryzyko przypadkowego dotyku części czynnych.

FAQ

1. Czy złączka OTL150 wymaga stosowania tulejek na przewodach typu linka?
Zaleca się stosowanie tulejek zaciskowych na przewodach typu linka, aby zapewnić optymalną powierzchnię styku i zapobiec przecinaniu pojedynczych drucików przez śrubę dociskową.

2. Czy można w jednym zacisku łączyć jednocześnie przewód miedziany i aluminiowy?
Tak, konstrukcja zacisków OTL firmy MOREK pozwala na bezpieczne łączenie przewodów Al i Cu w obrębie jednego zacisku dzięki specjalnemu cynowaniu elementów przewodzących.

3. Jaki jest zakres temperatur pracy dla tego modelu?
Złączki OTL są zaprojektowane do pracy w standardowych warunkach przemysłowych, zazwyczaj w zakresie od -25°C do +80°C, zależnie od specyfikacji materiału obudowy.
