Zacisk uniwersalny, złączka OTL150 szara, 1xAl/Cu 25-150mm2 1500V, MAA1150A10 | MAA1150A10 Morek

Opis i Kluczowe Cechy

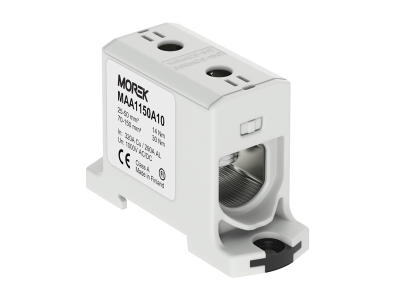

Zacisk uniwersalny OTL150 marki MOREK o numerze katalogowym MAA1150A10 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Złączka ta umożliwia bezpieczne i trwałe połączenie przewodów wykonanych zarówno z miedzi (Cu), jak i aluminium (Al), co eliminuje konieczność stosowania oddzielnych komponentów dla różnych typów przewodników. Szeroki zakres przekrojów znamionowych, wynoszący od 25 mm² do aż 150 mm², pozwala na elastyczne dopasowanie do wymagań instalacji wysokoprądowych. Produkt charakteryzuje się wysoką odpornością napięciową, pracując stabilnie przy napięciu znamionowym do 1000V AC oraz 1500V DC, co czyni go idealnym wyborem do nowoczesnych systemów fotowoltaicznych oraz przemysłowych sieci prądu stałego.

• Uniwersalność materiałowa: Specjalna konstrukcja zacisku pozwala na bezpośrednie łączenie kabli aluminiowych i miedzianych bez ryzyka korozji galwanicznej.
• Wysoka wytrzymałość dielektryczna: Izolacja przystosowana do pracy pod napięciem 1500V DC gwarantuje bezpieczeństwo w wymagających aplikacjach OZE.
• Kompaktowa obudowa: Szary kolor obudowy ułatwia identyfikację w standardowych rozdzielnicach, a jej konstrukcja optymalizuje miejsce na szynie montażowej.
• Trwałość mechaniczna: Wykonanie z wysokiej jakości materiałów zapewnia odporność na zmęczenie materiałowe i stabilność parametrów styku w czasie.

Zgodność z Normami

Złączka OTL150 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy EN 60947-7-1, co potwierdza jej przydatność jako niezawodnego elementu w aparaturze rozdzielczej i sterowniczej niskiego napięcia. Produkt posiada certyfikację CE oraz jest zgodny z dyrektywą RoHS, co zapewnia, że proces produkcji oraz użyte materiały są wolne od substancji szkodliwych dla środowiska. Wysoka klasa palności obudowy podnosi poziom bezpieczeństwa pożarowego całej instalacji elektrycznej.

Zastosowanie

Dzięki swojej wszechstronności, zacisk MAA1150A10 znajduje szerokie zastosowanie w wielu sektorach branży elektroenergetycznej. Jest niezastąpiony w budownictwie przemysłowym przy zasilaniu głównych tablic rozdzielczych, gdzie wymagane jest pewne połączenie kabli o dużych przekrojach. W sektorze energii odnawialnej doskonale sprawdza się w inwerterach wielkoskalowych oraz skrzynkach przyłączeniowych farm fotowoltaicznych (systemy 1500V DC). Może być również wykorzystywany w układach automatyki budynkowej oraz w infrastrukturze ładowania pojazdów elektrycznych jako element magistrali zasilającej.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanych parametrów technicznych. Złączka OTL150 jest przystosowana do montażu na standardowej szynie DIN (TS35), co znacząco przyspiesza prace instalacyjne. Podczas montażu należy zwrócić szczególną uwagę na:

• Przygotowanie przewodów: W przypadku kabli aluminiowych zaleca się usunięcie warstwy tlenków i zastosowanie odpowiedniej pasty kontaktowej.
• Moment dokręcania: Należy ściśle przestrzegać momentu dokręcania śrub zaciskowych określonego przez producenta, aby zapewnić optymalny docisk bez uszkodzenia struktury żyły.
• Długość odizolowania: Przewód powinien być odizolowany na długości pozwalającej na pełne wprowadzenie żyły do komory zaciskowej, zapewniając maksymalną powierzchnię styku.
• Promień gięcia: Należy zachować odpowiedni promień gięcia doprowadzanych kabli, aby uniknąć naprężeń mechanicznych działających na korpus złączki.

FAQ

Czy złączka OTL150 wymaga stosowania tulejek na przewodach typu linka?
Zaleca się stosowanie tulejek izolowanych lub nieizolowanych przy przewodach typu linka, aby zapobiec rozwarstwianiu się drucików i zapewnić równomierny docisk w zacisku.

Czy można łączyć w jednym zacisku jednocześnie przewód miedziany i aluminiowy?
Zacisk jest certyfikowany do obu typów materiałów, jednak w przypadku łączenia dwóch różnych przewodników w jednym punkcie styku, należy upewnić się, że konstrukcja zacisku na to pozwala (model 1xAl/Cu dedykowany jest dla jednego toru prądowego).

Jakie jest maksymalne napięcie pracy dla systemów fotowoltaicznych?
Złączka jest w pełni przystosowana do pracy w systemach PV o napięciu znamionowym do 1500V DC, co jest standardem w nowoczesnych instalacjach komercyjnych.
