Zacisk uniwersalny, złączka OTL150-3 żółto-zielony 3xAl/Cu 25-150mm2 1000V MAA3150Y10 | MAA3150Y10 Morek

Opis i Kluczowe Cechy

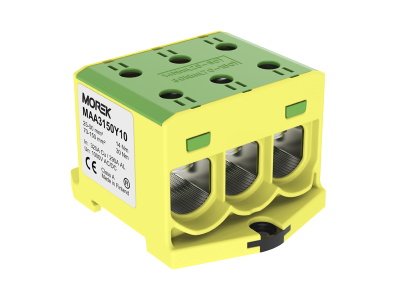

Zacisk uniwersalny OTL150-3 (symbol MAA3150Y10) w kolorze żółto-zielonym to profesjonalne złącze przeznaczone do bezpośredniego łączenia przewodów aluminiowych i miedzianych o przekroju od 25 mm² do 150 mm². Napięcie znamionowe 1000V AC/DC oraz gotowa pasta kontaktowa aplikowana fabrycznie eliminują potrzebę dodatkowych adapterów i etapów przygotowania, co przyspiesza montaż i zwiększa niezawodność połączeń.

• Uniwersalne zastosowanie Al/Cu: Bezpośrednie podłączenie przewodów miedzianych i aluminiowych bez konieczności stosowania adapterów lub specjalnych końcówek, co redukuje koszty i czas instalacji.
• Przekrój 25-150mm²: Obsługuje szeroki zakres średnic przewodów, od sztywnych drutów po wielodrutowe linki, co czyni go uniwersalnym rozwiązaniem dla różnorodnych aplikacji.
• Napięcie znamionowe 1000V AC/DC: Zapewnia bezpieczną pracę w instalacjach niskiego i średniego napięcia, w tym w systemach fotowoltaicznych i energetycznych.
• Fabrycznie naniesiona pasta kontaktowa: Eliminuje konieczność aplikacji pasty w trakcie montażu, minimalizując ryzyko błędów i zapewniając natychmiastową gotowość do użycia.
• Kolor żółto-zielony (3-biegunowy): Umożliwia identyfikację obwodu ochronnego (PE) zgodnie z normami kolorystyki przewodów, co ułatwia prawidłowe okablowanie.

Zgodność z Normami

Zacisk spełnia wymagania norm europejskich EN 60947 oraz EN 61238, a także posiada certyfikaty UL 1059 i SGS FI. Odpowiada klasie palności V0 (zgodnie z UL94) i klasie zwarciowej A, gwarantując najwyższy poziom bezpieczeństwa w instalacjach narażonych na przeciążenia i zwarcia.

Zastosowanie

Zacisk uniwersalny OTL150-3 znajduje zastosowanie w instalacjach wymagających elastycznego i niezawodnego połączenia przewodów Al/Cu, w tym w środowiskach przemysłowych, energetycznych oraz fotowoltaicznych.

• Główne zaciski zasilające w rozdzielnicach niskiego i średniego napięcia.
• Podłączenie przewodów w instalacjach fotowoltaicznych, gdzie wymagane jest bezpośrednie łączenie miedzi i aluminium.
• Rozdział mocy w szafach sterowniczych i tablicach rozdzielczych.
• Instalacje przemysłowe narażone na przeciążenia prądowe i zwarcia, wymagające klasy zwarciowej A.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obszarze prac. Przed podłączeniem należy usunąć izolację z przewodów na wymaganej długości, a następnie wprowadzić je do zacisku i dokręcić śruby momentem zgodnym z oznaczeniem na pokrywie (w przypadku montażu śrubowego). W przypadku montażu na szynie DIN – wykorzystać mechanizm ClickSet™. Należy zwrócić uwagę na prawidłowe ułożenie przewodów, aby uniknąć zwarć lub luzów. Pasta kontaktowa fabrycznie naniesiona zapewnia odpowiednie przewodnictwo, jednak w przypadku stwierdzenia zabrudzeń, można ją uzupełnić przed montażem.

FAQ

• Czy zacisk OTL150-3 wymaga stosowania pasty kontaktowej? Nie – pasta kontaktowa jest fabrycznie naniesiona, co eliminuje konieczność jej aplikacji w trakcie montażu. W przypadku zabrudzenia można ją uzupełnić.
• Jaki jest moment dokręcania śrub w tym zacisku? Moment dokręcania nie został określony w danych wejściowych. Zaleca się sprawdzenie oznaczenia na pokrywie zacisku lub w dokumentacji technicznej.
• Czy zacisk można montować na szynie DIN? Tak – zacisk wyposażony jest w mechanizm ClickSet™ umożliwiający szybki montaż na szynie DIN 35mm. Alternatywnie, możliwy jest montaż śrubowy.
