Zacisk uniwersalny, złączka OTL150-2 szara 2xAl/Cu 25-150mm2 1000V, MAA2150A10 | MAA2150A10 Morek

Opis i Kluczowe Cechy

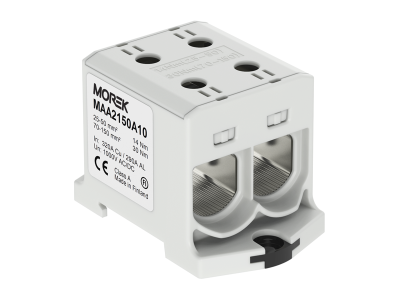

Zacisk uniwersalny OTL150-2 marki MOREK o numerze katalogowym MAA2150A10 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Złączka ta charakteryzuje się możliwością przyłączenia dwóch przewodów o przekroju znamionowym od 25 mm² do 150 mm², co zapewnia wyjątkową elastyczność w projektowaniu rozdzielnic. Dzięki zastosowaniu specjalistycznej powłoki stykowej, produkt umożliwia bezpieczne łączenie zarówno przewodów aluminiowych (Al), jak i miedzianych (Cu) w jednym zacisku, eliminując ryzyko wystąpienia korozji elektrochemicznej na styku różnych metali.

• Wysoka wytrzymałość napięciowa: Urządzenie jest przystosowane do pracy przy napięciu znamionowym izolacji wynoszącym 1000 V AC oraz 1500 V DC, co pozwala na jego stosowanie w nowoczesnych instalacjach fotowoltaicznych (PV) oraz przemysłowych sieciach prądu stałego.
• Podwójne przyłącze: Konstrukcja 2xAl/Cu pozwala na efektywne mostkowanie lub rozdzielanie torów prądowych bez konieczności stosowania dodatkowych szyn zbiorczych.
• Trwałość materiałowa: Obudowa wykonana z wysokiej jakości tworzywa o wysokim stopniu izolacji gwarantuje bezpieczeństwo użytkowania i odporność na trudne warunki panujące wewnątrz szaf sterowniczych.

Zgodność z Normami

Złączka OTL150-2 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia ona wymagania normy EN 60947-7-1, co potwierdza jej przydatność jako niezawodnego elementu w aparaturze niskiego napięcia. Produkt posiada certyfikację CE oraz spełnia wymogi dyrektywy RoHS, co gwarantuje brak substancji szkodliwych w procesie produkcji i eksploatacji. Wysoka klasa palności obudowy zapewnia dodatkową ochronę przeciwpożarową w krytycznych punktach instalacji.

Zastosowanie

Zacisk uniwersalny MOREK znajduje szerokie zastosowanie w sektorze elektroenergetycznym i automatyce przemysłowej. Jest idealnym rozwiązaniem do:

• Budowy rozdzielnic głównych i podrozdzielnic w budownictwie wielorodzinnym oraz przemysłowym.
• Instalacji odnawialnych źródeł energii, w szczególności w farmach fotowoltaicznych, gdzie wymagane jest napięcie robocze do 1500V DC.
• Systemów zasilania awaryjnego i przemysłowych układów napędowych, gdzie wymagane jest pewne połączenie kabli o dużych przekrojach (do 150 mm²).
• Modernizacji istniejących sieci, gdzie zachodzi potrzeba przejścia z przewodów aluminiowych na miedziane.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia niskiej rezystancji styku i długowieczności połączenia. Zacisk OTL150-2 jest przystosowany do montażu na standardowej szynie DIN (TS35). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodów: Końcówki przewodów aluminiowych powinny zostać oczyszczone z warstwy tlenków i pokryte odpowiednią pastą kontaktową przed umieszczeniem w zacisku.
• Moment dokręcania: Należy ściśle przestrzegać momentu dokręcania śrub zaciskowych określonego przez producenta, aby zapewnić optymalny docisk bez uszkodzenia struktury żyły przewodu.
• Prowadzenie kabli: Ze względu na duży przekrój przewodów (do 150 mm²), należy zapewnić odpowiedni promień gięcia kabli wewnątrz obudowy, aby uniknąć naprężeń mechanicznych na zacisku.

FAQ

Czy zacisk OTL150-2 wymaga stosowania tulejek na przewodach typu linka?
Zaleca się stosowanie tulejek cienkościennych na przewodach typu linka, aby zapewnić równomierny docisk wszystkich drucików w zacisku, choć konstrukcja zacisku OTL pozwala na bezpośrednie mocowanie przewodów wielodrutowych przy zachowaniu odpowiedniej staranności.

Czy można mieszać przewody Al i Cu w jednym zacisku?
Tak, konstrukcja złączki OTL150-2 jest w pełni przystosowana do łączenia przewodów aluminiowych i miedzianych w dowolnej konfiguracji w obrębie jednego zacisku dzięki specjalnemu cynowaniu elementów przewodzących.

Jakie jest maksymalne napięcie pracy dla systemów fotowoltaicznych?
Zacisk jest certyfikowany do pracy z napięciem stałym do 1500 V DC, co czyni go doskonałym wyborem dla nowoczesnych inwerterów i systemów stringowych w instalacjach PV.
