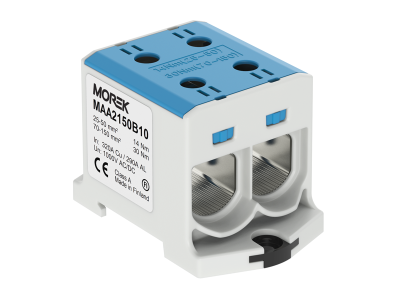

Zacisk uniwersalny, złączka OTL150-2 niebieska 2xAl/Cu 25-150mm2 1000V, MAA2150B10 | MAA2150B10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL150-2 marki MOREK w kolorze niebieskim to zaawansowane rozwiązanie łączeniowe, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Złączka ta umożliwia bezpieczne i trwałe połączenie dwóch przewodów o przekroju znamionowym od 25 mm² do 150 mm². Dzięki uniwersalnej konstrukcji, zacisk jest w pełni przystosowany do pracy zarówno z przewodami aluminiowymi (Al), jak i miedzianymi (Cu), co eliminuje konieczność stosowania oddzielnych komponentów dla różnych typów instalacji.

• Wysoka obciążalność napięciowa: Urządzenie zostało certyfikowane do pracy przy napięciu znamionowym 1000 V AC oraz 1500 V DC, co czyni je idealnym wyborem do nowoczesnych instalacji fotowoltaicznych (PV) oraz przemysłowych sieci prądu stałego.
• Trwałość materiałowa: Korpus wykonany z wysokiej jakości materiałów izolacyjnych oraz cynowany wkład aluminiowy zapewniają doskonałą przewodność i odporność na korozję elektrochemiczną na styku różnych metali.
• Kompaktowa budowa: Konstrukcja typu 2xAl/Cu pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnych parametrów prądowych.

Zgodność z Normami

Złączka OTL150-2 o numerze katalogowym MAA2150B10 spełnia rygorystyczne wymagania bezpieczeństwa i jakości potwierdzone międzynarodowymi standardami. Produkt jest zgodny z normą EN 60947-7-1, co gwarantuje odpowiednią wytrzymałość mechaniczną oraz elektryczną w warunkach przemysłowych. Posiada również certyfikację CE oraz jest zgodny z dyrektywą RoHS, co świadczy o braku substancji szkodliwych w procesie produkcji. Stopień ochrony oraz parametry izolacji są dostosowane do pracy w wymagających środowiskach rozdzielczych.

Zastosowanie

Zacisk uniwersalny MOREK znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Budowie rozdzielnic: Jako główny punkt przyłączeniowy lub rozgałęźny dla kabli zasilających o dużych przekrojach.
• Energetyce odnawialnej: W farmach fotowoltaicznych i magazynach energii, gdzie wymagane jest napięcie robocze do 1500V DC.
• Przemyśle: W układach zasilania maszyn i urządzeń o dużym poborze mocy, gdzie wymagana jest niezawodność połączenia Al/Cu.
• Infrastrukturze budynkowej: W pionach zasilających obiektów komercyjnych i mieszkalnych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia długotrwałej bezawaryjności połączenia. Zacisk OTL150-2 jest przystosowany do montażu na standardowej szynie DIN (TS35) lub bezpośrednio do płyty montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Przygotowanie przewodów: Odizolowanie końcówek na odpowiedniej długości oraz, w przypadku przewodów aluminiowych, usunięcie warstwy tlenków i zastosowanie pasty stykowej.
• Moment dokręcania: Należy ściśle przestrzegać momentu dokręcania śrub zaciskowych (zgodnie z dokumentacją techniczną dla danego przekroju), aby uniknąć przegrzewania się styku lub uszkodzenia gwintu.
• Identyfikacja: Niebieski kolor obudowy ułatwia szybką identyfikację toru neutralnego (N) w układzie, co podnosi bezpieczeństwo serwisowania instalacji.

FAQ

• Czy złączka wymaga stosowania tulejek na przewodach typu linka? Zaleca się stosowanie tulejek izolowanych lub nieizolowanych dla przewodów typu linka, aby zapewnić optymalny docisk wszystkich drucików w zacisku.
• Czy można w jednym zacisku łączyć jednocześnie przewód aluminiowy i miedziany? Tak, konstrukcja zacisku OTL jest bimetaliczna (cynowana), co pozwala na bezpieczne łączenie Al i Cu bez ryzyka wystąpienia korozji galwanicznej.
• Jaki jest zakres temperatur pracy? Złączki OTL są zaprojektowane do pracy w standardowych temperaturach otoczenia przewidzianych dla aparatury modułowej, zazwyczaj do 80°C temperatury roboczej obudowy.
