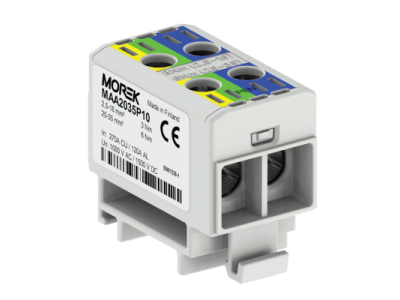

Zacisk uniwersalny, złączka OTL-PEN żółta/zielona/niebieska, 2xAl/Cu 1,5-35mm2 1000VAC/1500VDC | MAA2035P10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL-PEN w kolorach żółto-zielony (PE) i niebieski (N) to profesjonalne rozwiązanie do konwersji sieci TN-C na TN-C-S. Przeznaczony do łączenia przewodów aluminiowych (Al) i miedzianych (Cu) o przekroju 1,5-35 mm². Napięcie znamionowe 1000 V AC / 1500 V DC zapewnia bezpieczną pracę w wymagających instalacjach. Umożliwia szybkie i czytelne rozdzielenie przewodu PEN na oddzielne przewody neutralny (N) i ochronny (PE).

• Kolorowe oznaczenia zacisków: Żółto-zielony (PE) i niebieski (N) gwarantują jednoznaczną identyfikację punktów podziału przewodu PEN, co ułatwia organizację instalacji i późniejsze prace konserwacyjne.
• Uniwersalna kompatybilność z Al/Cu: Zacisk obsługuje zarówno przewody aluminiowe, jak i miedziane w zakresie 1,5-35 mm², co czyni go wszechstronnym narzędziem w różnorodnych instalacjach.
• Napięcie znamionowe 1000 V AC / 1500 V DC: Wysoka odporność na napięcie pozwala na stosowanie w instalacjach o podwyższonych wymaganiach bezpieczeństwa.
• Mechanizm montażowy ClickSet™: Umożliwia błyskawiczne mocowanie na szynie DIN, przyspieszając proces instalacji i redukując czas pracy.
• Bezpieczeństwo i trwałość: Wykonany z materiałów o wysokiej klasie palności (UL94 V0) i zgodny z normami europejskimi, zapewnia długotrwałą ochronę oraz niezawodność połączeń.

Zgodność z Normami

Zacisk OTL-PEN spełnia wymagania norm EN 60947-7-1:2009 (dla aparatury łączeniowej niskiego napięcia) oraz EN 61238:2003 (dla połączeń śrubowych i zaciskowych). Posiada klasę palności obudowy UL94 V0 i deklarację zgodności CE.

Zastosowanie

Zacisk uniwersalny OTL-PEN to kluczowy element w modernizacji istniejących instalacji oraz budowie nowych sieci elektrycznych, gdzie wymagana jest konwersja układu TN-C na TN-C-S.

• Modernizacja instalacji elektrycznych w budynkach mieszkalnych i komercyjnych – rozdzielenie przewodu PEN na N i PE zwiększa bezpieczeństwo użytkowania.
• Budowa nowych rozdzielnic w budynkach przemysłowych – klarowna identyfikacja przewodów ułatwia konserwację i diagnostykę.
• Konwersja układu TN-C na TN-C-S w istniejących instalacjach – szybkie i pewne rozwiązanie dla elektryków.
• Instalacje wymagające wysokiej odporności na napięcie – np. obwody o napięciu powyżej 400 V.

Wskazówki Montażowe

Montaż zacisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Zacisk mocować na szynie DIN przy użyciu mechanizmu ClickSet™ (szybkie zatrzaśnięcie) lub śrub M4 (alternatywny montaż). Przewody należy odpowiednio przygotować: usunąć izolację na długości zalecanej przez producenta, oczyścić z tlenków (szczególnie w przypadku przewodów aluminiowych) i wcisnąć w odpowiednie gniazda zacisku. Dokręcić śruby z zalecanym momentem (jeśli stosowany jest montaż śrubowy). Upewnić się, że kolorowe oznaczenia zacisków odpowiadają funkcji przewodów (żółto-zielony – PE, niebieski – N).

FAQ

• Czy zacisk OTL-PEN obsługuje przewody o przekroju większym niż 35 mm²? Maksymalny przekrój przewodów obsługiwanych przez zacisk wynosi 35 mm². Dla większych przekrojów należy stosować odpowiednie złącza dedykowane.
• Czy zacisk można stosować w instalacjach zewnętrznych? Zacisk nie posiada określonego stopnia ochrony IP. Zaleca się stosowanie w suchych, wewnętrznych pomieszczeniach rozdzielnic lub szaf sterowniczych.
• Jaki jest zalecany moment dokręcania śrub przy montażu? Dokładny moment dokręcania nie został podany w danych produktu. Zaleca się stosowanie się do wytycznych producenta zamieszczonych w dokumentacji technicznej lub karty katalogowej.
