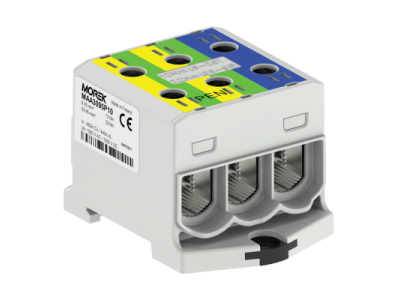

Zacisk uniwersalny, złączka OTL-PEN 95-3 żół.ziel.x2/nieb. 3xAl/Cu 6-95mm² 1000VAC/1500VDC | MAA3095P10 Morek

Opis i Kluczowe Cechy

Złącze uniwersalne OTL-PEN 95-3 to profesjonalne rozwiązanie do konwersji sieci elektrycznej z układu TN-C na TN-C-S. Zaprojektowane z myślą o bezpieczeństwie i przejrzystości instalacji, ułatwia precyzyjne rozdzielenie przewodu PEN na oddzielne przewody neutralny (N) i ochronny (PE). Kolorystyka zacisków – żółto-zielony (PE) i niebieski (N) – zapewnia jednoznaczną identyfikację punktów podziału, co znacząco ułatwia montaż, konserwację i późniejsze modyfikacje w rozdzielnicy.

• Kolorowe zaciski (żółto-zielony/niebieski): Umożliwiają szybką identyfikację przewodu ochronnego (PE) i neutralnego (N), eliminując ryzyko błędnego podłączenia i poprawiając organizację instalacji.
• Uniwersalna kompatybilność (Al/Cu): Obsługuje przewody aluminiowe (Al) i miedziane (Cu) o przekrojach 6–95 mm², dostosowując się do różnorodnych potrzeb instalacyjnych.
• Napięcie znamionowe 1000V AC/1500V DC: Gwarantuje niezawodność pracy w instalacjach niskiego i średniego napięcia, w tym w wymagających warunkach przemysłowych.
• Mechanizm montażowy ClickSet™: Umożliwia błyskawiczne zamocowanie złącza na szynie DIN bez użycia narzędzi, przyspieszając proces instalacji.
• Wysoka klasa zwarciowa A: Zapewnia odporność na zwarcia, chroniąc instalację przed uszkodzeniami i zwiększając jej bezpieczeństwo eksploatacyjne.

Zgodność z Normami

Złącze OTL-PEN 95-3 spełnia wymagania norm EN 60947-7-1:2009 oraz EN 61238:2003. Obudowa charakteryzuje się klasą palności UL94 V0, co potwierdza wysoką odporność na zapalenie i bezpieczeństwo przeciwpożarowe. Produkt posiada deklarację zgodności CE.

Zastosowanie

Złącze uniwersalne OTL-PEN 95-3 przeznaczone jest do modernizacji istniejących instalacji oraz budowy nowych sieci elektrycznych, gdzie wymagana jest konwersja układu TN-C na TN-C-S. Idealne rozwiązanie dla elektryków i inżynierów dbających o bezpieczeństwo i przejrzystość instalacji.

• Modernizacja instalacji w budynkach mieszkalnych, komercyjnych i przemysłowych – rozdzielenie przewodu PEN na N i PE.
• Budowa nowych sieci elektrycznych z układem TN-C-S od samego początku, zapewniając klarowność i bezpieczeństwo.
• Instalacje przemysłowe i warsztatowe – precyzyjne zarządzanie obwodami zasilającymi i ochronnymi.
• Rozdzielnice elektryczne – organizacja przewodów neutralnych i ochronnych z zachowaniem standardów bezpieczeństwa.

Wskazówki Montażowe

Montaż złącza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obszarze prac. Złącze może być montowane na szynie DIN za pomocą mechanizmu ClickSet™ (bez narzędzi) lub standardowych śrub. Przed montażem upewnić się, że dobrano odpowiedni przekrój przewodu (6–95 mm²) i że przewód jest prawidłowo oczyszczony z izolacji. Po zakończeniu prac przeprowadzić próbę działania instalacji, sprawdzając poprawność rozdzielenia przewodu PEN na N i PE.

FAQ

• Czym różni się złącze OTL-PEN 95-3 od innych modeli z serii? Model 95-3 obsługuje przewody o przekrojach 6–95 mm², co czyni go odpowiednim do większości standardowych instalacji. Wyższe modele (np. 150-3, 240-3) dedykowane są do większych przekrojów.
• Czy złącze można stosować w instalacjach zewnętrznych? Produkt nie posiada określonego stopnia ochrony IP w danych – zaleca się stosowanie w suchych, wewnętrznych pomieszczeniach rozdzielniczych.
• Jakie są główne korzyści stosowania złącza OTL-PEN? Umożliwia bezpieczną konwersję TN-C na TN-C-S, poprawia organizację instalacji dzięki kolorowym zaciskom, zwiększa bezpieczeństwo poprzez eliminację ryzyka błędnego podłączenia i zapewnia wysoką klasę zwarciową.
