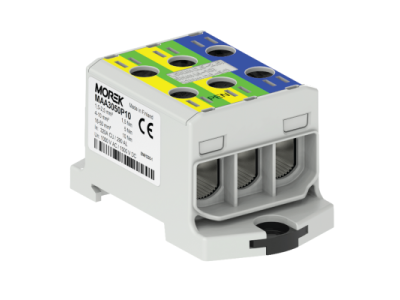

Zacisk uniwersalny, złączka OTL-PEN 50-3 żół.ziel.x2/nieb. 3xAl/Cu 1,5-50mm²1000VAC/1500VDC | MAA3050P10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL-PEN 50-3 to rozwiązanie do konwersji sieci elektrycznej z układu TN-C na TN-C-S, zapewniające bezpieczny podział przewodu PEN na oddzielne przewody neutralny (N) i ochronny (PE). Wyposażony w trzy zaciski o kolorach żółto-zielonym i niebieskim, ułatwia identyfikację punktów podziału i utrzymanie porządku w rozdzielnicy. Przeznaczony do przewodów aluminiowych (Al) i miedzianych (Cu) o przekrojach od 1,5 mm² do 50 mm², współpracuje z napięciem 1000 V AC lub 1500 V DC.

• Konwersja TN-C na TN-C-S: Umożliwia bezpieczny podział przewodu PEN na przewody N i PE, zwiększając klarowność i bezpieczeństwo instalacji.
• Kolorystyka zacisków (żółto-zielony/N/niebieski/PE): Ułatwia identyfikację punktów podziału, minimalizuje ryzyko błędnego połączenia i upraszcza prace konserwacyjne.
• Uniwersalność materiałowa (Al/Cu): Kompatybilny z przewodami aluminiowymi i miedzianymi, co pozwala na stosowanie w różnych typach instalacji.
• Napięcie robocze 1000 V AC / 1500 V DC: Zapewnia niezawodną pracę w układach o wysokim napięciu, zarówno przemiennym, jak i stałym.
• Mechanizm montażu na szynie DIN: Szybki i pewny montaż dzięki systemowi ClickSet™, z możliwością alternatywnego mocowania śrubami.

Zgodność z Normami

Zacisk OTL-PEN 50-3 spełnia wymogi norm EN 60947-7-1:2009 oraz EN 61238:2003 dotyczących złączek izolacyjnych. Obudowa charakteryzuje się klasą palności UL94 V0, co potwierdza wysoką odporność na rozprzestrzenianie płomienia. Produkt posiada oznaczenie CE.

Zastosowanie

Zacisk uniwersalny OTL-PEN 50-3 dedykowany jest do modernizacji istniejących instalacji oraz budowy nowych sieci elektrycznych, gdzie wymagana jest konwersja układu TN-C na TN-C-S.

• Modernizacja instalacji w budynkach mieszkalnych – rozdzielenie przewodu PEN na przewody N i PE zgodnie z aktualnymi standardami bezpieczeństwa.
• Konwersja sieci w obiektach komercyjnych i przemysłowych – zwiększenie klarowności instalacji i redukcja ryzyka błędów podczas konserwacji.
• Budowa nowych rozdzielnic – zapewnienie zgodności z normami PN-HD 60364-5-54:2011 w zakresie układów TN-C-S.
• Stosowanie w układach o wysokim napięciu – niezawodne działanie przy 1000 V AC lub 1500 V DC.

Wskazówki Montażowe

Montaż zacisku OTL-PEN 50-3 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Zacisk montuje się na szynie DIN z wykorzystaniem systemu ClickSet™ (szybkie zatrzaśnięcie) lub przykręca śrubami do podstawy. Przed podłączeniem przewodów upewnić się, że kolorstyka zacisków odpowiada planowanemu podziałowi PEN (żółto-zielony – PE, niebieski – N). Dokręcić połączenia z zalecanym momentem siły, zgodnie z dokumentacją techniczną. Po montażu sprawdzić poprawność połączeń i izolację.

FAQ

• Czy zacisk OTL-PEN 50-3 wymaga dodatkowych narzędzi do montażu? Nie – system ClickSet™ umożliwia szybki montaż bez użycia narzędzi, jednak dostępna jest również możliwość mocowania śrubami.
• Jaki jest maksymalny przekrój przewodów obsługiwanych przez zacisk? Zacisk przeznaczony jest do przewodów o przekroju od 1,5 mm² do 50 mm², zarówno aluminiowych, jak i miedzianych.
• Czy zacisk nadaje się do pracy w środowiskach o wysokim napięciu? Tak – zacisk pracuje w układach o napięciu do 1000 V AC lub 1500 V DC, co pozwala na stosowanie w instalacjach wysokiego napięcia.
