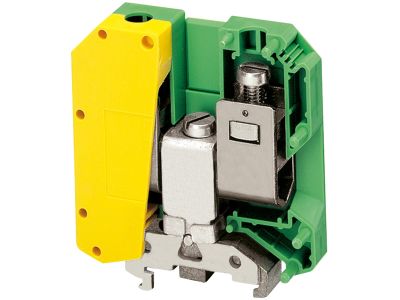

Zacisk śrubowy uziemienie ochronne 2 punktowy | NSYTRV502PE Schneider Electric

Opis i Kluczowe Cechy

Symbol NSYTRV502PE to zacisk śrubowy przeznaczony do uziemienia ochronnego w instalacjach elektrycznych. Urządzenie wyposażono w dwa niezależne punkty podłączeniowe, co umożliwia łączenie dwóch przewodów ochronnych PE w jednym zacisku. Konstrukcja śrubowa gwarantuje trwałe i pewne połączenie, odporne na poluzowanie podczas eksploatacji.

• 2 punkty podłączeniowe: pozwalają na jednoczesne podłączenie dwóch przewodów ochronnych, co oszczędza miejsce w rozdzielnicy i upraszcza okablowanie.
• Konstrukcja śrubowa: zapewnia mocne dociskanie przewodu, minimalizując ryzyko iskrzenia i utraty ciągłości ochronnej.
• Oznaczenie kolorystyczne (żółto-zielone): ułatwia szybką identyfikację zacisku jako elementu uziemiającego.
• Materiał przewodzący: wykonany z materiałów zapewniających niską rezystancję styku i odporność na korozję w warunkach rozdzielnicy.
• Montaż w standardowej rozdzielnicy: przystosowany do mocowania na szynie TH35/DIN (zgodnie z typowym wyposażeniem rozdzielnic).

Zgodność z Normami

Zacisk NSYTRV502PE jest zgodny z obowiązującymi europejskimi normami dotyczącymi urządzeń do uziemień ochronnych. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa. Szczegółowe normy oraz deklaracje zgodności dostępne są w dokumentacji producenta.

Zastosowanie

Zacisk śrubowy uziemienia ochronnego NSYTRV502PE znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, szczególnie w rozdzielnicach oraz szafach sterowniczych.

• Łączenie przewodów ochronnych PE w głównych szynach uziemiających rozdzielnic.
• Tworzenie punktów wyrównywania potencjałów w instalacjach przemysłowych i budynkowych.
• Uziemianie obudów metalowych, konstrukcji wsporczych i szaf sterowniczych.
• Prace przy modernizacji i rozbudowie istniejących układów uziemiających.

Wskazówki Montażowe

Montaż zacisku NSYTRV502PE powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Zacisk montuje się na szynie TH35/DIN. Dokręcanie śrub należy przeprowadzić zgodnie z momentem dokręcania podanym w dokumentacji producenta. Przekrój podłączanych przewodów musi być dobrany do obciążalności prądowej i wymogów norm. Po zamontowaniu zaleca się sprawdzenie ciągłości połączenia ochronnego.

FAQ

• Czy zacisk NSYTRV502PE posiada podświetlenie? Nie, jest to pasywny zacisk uziemiający – nie zawiera elementów podświetlających ani sygnalizacyjnych.
• Jaki stopień ochrony (IP) ma zacisk? Zacisk nie posiada własnego stopnia ochrony – jego stopień IP zależy od obudowy rozdzielnicy, w której jest zamontowany. W typowych warunkach wnętrza rozdzielnicy nie wymaga dodatkowej ochrony.
• Czy można podłączyć dwa przewody o różnych przekrojach? Tak, dwa punkty podłączeniowe umożliwiają podłączenie różnych przewodów ochronnych, jednak przekroje muszą być dobrane zgodnie z normami instalacyjnymi (np. dla danego prądu zwarciowego). Szczegółowe dane dotyczące zakresów przekrojów znajdują się w karcie katalogowej producenta.
