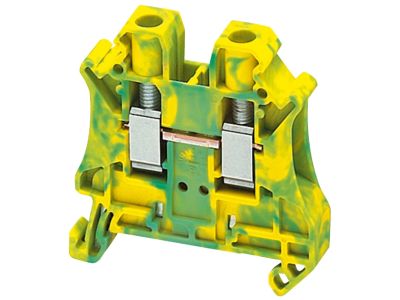

Zacisk śrubowy uziemienie ochronne 2 punktowy 6mm2 | NSYTRV62PE Schneider Electric

Opis i Kluczowe Cechy

Zacisk śrubowy uziemienia ochronnego NSYTRV62PE z serii Linergy to dwupunktowy blok zacisków przeznaczony do instalacji ochronnych. Dzięki przekrojowi znamionowemu 6 mm² zapewnia pewne i bezpieczne połączenie przewodów ochronnych w rozdzielnicach oraz szafach sterowniczych. Montaż zatrzaskowy na szynie DIN umożliwia szybką instalację bez użycia narzędzi. Produkt dostarczany w zestawie 50 sztuk, co stanowi ekonomiczne rozwiązanie przy większych projektach.

• Przekrój znamionowy 6 mm²: Umożliwia bezpieczne podłączenie przewodów ochronnych o standardowym przekroju, zapewniając skuteczne uziemienie i odprowadzenie prądów zwarciowych.
• Konstrukcja 2-punktowa: Pozwala na przyłączenie dwóch przewodów w jednym zacisku, co ułatwia tworzenie punktów rozdziału uziemienia oraz prowadzenie wielożyłowych szyn zbiorczych.
• Montaż zatrzaskowy na szynie DIN: Zacisk zatrzaskuje się bezpośrednio na szynie TH35 – instalacja odbywa się szybko, bez dodatkowych elementów mocujących.
• Zestaw 50 sztuk: Opakowanie zbiorcze pozwala na zaopatrzenie całej instalacji jednym zamówieniem, redukując czas kompletacji i koszty jednostkowe.
• Blok zacisków w gamie Linergy: Spójny system akcesoriów do rozdzielnic, zapewniający kompatybilność i estetykę zabudowy.

Zgodność z Normami

Zacisk NSYTRV62PE został zaprojektowany zgodnie z wymaganiami europejskich norm dla osprzętu instalacyjnego. Posiada oznaczenie CE i spełnia standardy DIN dla urządzeń montowanych na szynie. Wykorzystywany w obwodach uziemienia ochronnego, odpowiada zasadom bezpieczeństwa określonym w dyrektywach niskonapięciowych.

Zastosowanie

Zacisk uziemienia ochronnego znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne połączenie przewodów PE w ramach ochrony przeciwporażeniowej. Sprawdza się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących rozdzielnic.

• Uziemianie ochronne w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, biurowych i przemysłowych.
• Tworzenie punktów rozdziału uziemienia w szafach sterowniczych maszyn i urządzeń.
• Łączenie przewodów ochronnych w układach wyrównania potencjałów.
• Instalacje w systemach Linergy oraz innych rozwiązaniach modułowych na szynie DIN.

Wskazówki Montażowe

Montaż zacisku musi być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Zacisk mocowany jest na szynie DIN TH35 poprzez zatrzaśnięcie. Do podłączenia przewodów użyj odpowiedniego narzędzia – śrubokręta krzyżakowego lub płaskiego – i dokręć śruby z momentem zgodnym z zaleceniami producenta (brak konkretnej wartości w danych – stosuj się do instrukcji dołączonej do zestawu). Przekrój przewodów dobierz do prądu zwarciowego oraz wymagań ochrony przeciwporażeniowej – zalecany przekrój to 6 mm².

FAQ

• Czy zacisk nadaje się do montażu na dowolnej szynie DIN? Tak, zacisk wyposażony jest w zatrzask umożliwiający mocowanie na standardowej szynie TH35 (35 mm), stosowanej powszechnie w rozdzielnicach modułowych.
• Ile przewodów można podłączyć do jednego zacisku? Konstrukcja jest dwupunktowa – umożliwia przyłączenie dwóch przewodów (np. jednego wchodzącego i jednego wychodzącego) lub dwóch niezależnych przewodów ochronnych w tym samym punkcie.
• Jaka jest długość zacisku? Długość wynosi 47,7 mm, co odpowiada standardowym wymiarom bloków zacisków montowanych na szynie DIN – nie powoduje kolizji z sąsiednimi aparatami.
