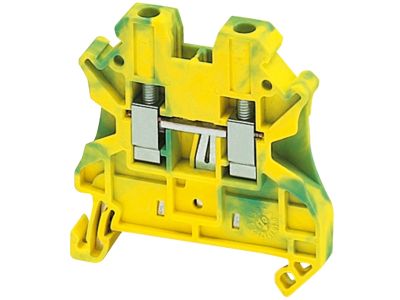

Zacisk śrubowy uziemienie ochronne 2 PT 4mm, Prisma Plus G | NSYTRV42PE Schneider Electric

Opis i Kluczowe Cechy

Zacisk śrubowy uziemienia ochronnego NSYTRV42PE z gamy Schneider Electric Linergy / Prisma Plus G przeznaczony jest do bezpiecznego łączenia przewodów ochronnych (PE) w rozdzielnicach i szafach sterowniczych. Dzięki przekrojowi znamionowemu 4 mm² oraz dwóm punktom przyłączeniowym (2 PT) zapewnia pewne i trwałe połączenie, co minimalizuje ryzyko przerwania ścieżki uziemienia. Zacisk montowany jest zatrzaskowo na szynie DIN, a zestaw zawiera 50 sztuk, co ułatwia zaopatrzenie przy większych instalacjach.

• Przekrój znamionowy 4 mm²: Umożliwia podłączenie przewodów ochronnych o typowym przekroju stosowanym w instalacjach niskiego napięcia, gwarantując niską rezystancję połączenia i skuteczną ochronę przeciwporażeniową.
• Dwa punkty przyłączeniowe (2 PT): Pozwalają na rozgałęzienie przewodu PE bez konieczności stosowania dodatkowych listew, co oszczędza miejsce w rozdzielnicy i skraca czas montażu.
• Montaż zatrzaskowy: Szybkie i pewne osadzenie na szynie DIN (TH35) bez użycia narzędzi, co przyspiesza prace instalacyjne.
• Zestaw 50 sztuk: Ekonomiczne opakowanie zbiorcze, wygodne dla instalatorów wykonujących wiele połączeń ochronnych w jednym projekcie.
• Kompaktowa długość 47,7 mm: Oszczędza miejsce wewnątrz rozdzielnicy, umożliwiając gęste upakowanie aparatów modułowych.

Zgodność z Normami

Zacisk NSYTRV42PE został zaprojektowany zgodnie z wymogami europejskich norm dotyczących połączeń ochronnych (PE). Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymagań bezpieczeństwa. Produkt przeznaczony do stosowania w instalacjach wykonanych według normy IEC 60364 (PN-IEC 60364) oraz zalecanych przez producenta standardów dla systemu Prisma Plus G.

Zastosowanie

Zacisk uziemienia ochronnego znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odprowadzenie prądu zwarciowego do ziemi – szczególnie w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych.

• Łączenie przewodów ochronnych (PE) w rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Rozgałęzianie szyny uziemiającej w szafach sterowniczych maszyn i urządzeń.
• Montaż w systemach okablowania modułowego Prisma Plus G – dedykowane akcesorium zapewniające spójność techniczną.
• Tworzenie bezpiecznych połączeń w instalacjach tymczasowych (np. place budowy) przy użyciu szyn DIN.

Wskazówki Montażowe

Montaż zacisku NSYTRV42PE powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Zacisk należy zatrzasnąć na szynie DIN TH35. Śruby dokręcać momentem podanym w dokumentacji producenta (brak w danych wejściowych – stosować ogólne wytyczne dla zacisków śrubowych 4 mm²). Przekrój przewodu dobierać do obciążenia prądowego obwodu ochronnego. Przed podłączeniem upewnić się, że powierzchnie stykowe są czyste, a przewód odpowiednio odizolowany.

FAQ

• Czy zacisk ma podświetlenie LED? Nie – zacisk uziemienia ochronnego nie wymaga podświetlenia; służy wyłącznie do stałego połączenia przewodu PE.
• Jaki stopień ochrony IP ma ten zacisk? W przekazanych danych nie podano stopnia IP. W typowych warunkach otoczenia (wewnątrz rozdzielnicy) nie jest wymagany – ochrona zapewniana jest przez obudowę rozdzielnicy. Należy dostosować do środowiska instalacji.
• Czy zacisk nadaje się do pracy łączeniowej (częste przełączanie)? Nie – jest to element stałego połączenia ochronnego, nieprzeznaczony do cyklicznego łączenia pod obciążeniem. Jego zadaniem jest utrzymanie ciągłości obwodu PE.
