Zacisk śrubowy do złącz przemysłowych 37 EPIC H-BE 16 SS DR (opak=5szt) | 10194000 Lapp Kabel

Opis i Kluczowe Cechy

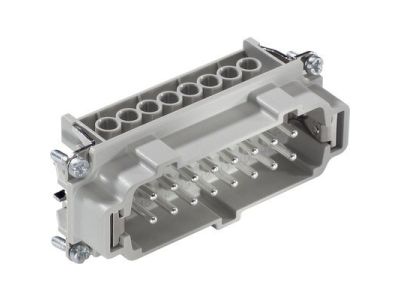

Wkład z zaciskiem śrubowym EPIC® H-BE 16 SS DR to uznany standard w przemyśle, zaprojektowany przez renomowanego producenta Lapp Kabel. Jest to męski wkład stykowy (Pin) o rozmiarze konstrukcyjnym 16B, który oferuje 16 torów prądowych oraz dodatkowy styk ochronny PE. Produkt charakteryzuje się wysoką niezawodnością przy przesyłaniu energii i sygnałów sterowniczych w wymagających warunkach przemysłowych. Dzięki zastosowaniu izolacji z poliwęglanu o klasie palności V-0 zgodnie z normą UL94, wkład zapewnia najwyższy poziom bezpieczeństwa przeciwpożarowego.

• Wszechstronność połączeń: Przekrój znamionowy przyłącza wynosi od 0,5 mm² do 2,5 mm², co pozwala na elastyczne dopasowanie do różnych typów przewodów.
• Ochrona żyły (DR): Zintegrowana ochrona przewodu umożliwia bezpośrednie podłączanie żył wielodrutowych bez konieczności stosowania końcówek tulejkowych, co znacząco skraca czas montażu.
• Parametry elektryczne: Złącze pracuje przy napięciu znamionowym 500 V AC/DC (zgodnie z IEC) oraz prądzie znamionowym 16 A (zgodnie z UL/CSA).
• Kompatybilność: W ramach rozmiaru 16B, wkłady serii EPIC® H-BE mogą być łączone z innymi typami połączeń (zagniatane, zaciskowe, push-in), co daje inżynierom dużą swobodę projektową.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co czyni go idealnym rozwiązaniem dla eksporterów maszyn. Posiada certyfikat jakości VDE oraz certyfikację UL zgodną z normami UL 508 A i UL 2237, co dopuszcza go do użytku w rozdzielnicach na rynku północnoamerykańskim. Co istotne dla branży transportowej, wkład jest zgodny z normą kolejową DIN EN 45545-2:2016-02 (zestawy wymagań R22 i R23) dla poziomów zagrożenia HL1, HL2 i HL3, co potwierdza jego wyjątkowe właściwości ognioodporne.

Zastosowanie

Wkład EPIC® H-BE 16 SS DR znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest dedykowany do:

• Automatyki przemysłowej: Transmisja sygnałów sterowniczych do elementów wykonawczych i czujników.
• Budowy maszyn: Podłączanie zasilania do urządzeń i napędów w trudnych warunkach eksploatacyjnych.
• Technologii scenicznej i oświetleniowej: Niezawodne połączenia w systemach estradowych.
• Branży dźwigowej i transportowej: Wykorzystanie w systemach windowych oraz pojazdach szynowych.
• Prefabrykacji rozdzielnic: Okablowanie wewnętrzne szaf sterowniczych.

Wskazówki Montażowe

Montaż wkładu jest intuicyjny i nie wymaga specjalistycznych narzędzi do zaciskania. Połączenie śrubowe zapewnia trwały styk elektryczny odporny na wstrząsy. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania śrub, aby zapewnić optymalny docisk przewodu bez uszkodzenia izolacji. Dzięki systemowi ochrony żyły, monterzy mogą wprowadzać odizolowane końce przewodów bezpośrednio do zacisku, co eliminuje błędy związane z nieprawidłowym zaprasowaniem tulejek. Wkład należy montować w dedykowanych obudowach EPIC® rozmiaru 16B, aby uzyskać wymagany stopień ochrony IP.

FAQ

• Czy do tego wkładu muszę używać tulejek kablowych? Nie, dzięki wbudowanej ochronie żyły (DR) można bezpiecznie podłączać przewody typu linka bezpośrednio pod zacisk śrubowy.
• Czy wkład pasuje do obudów innych producentów? Wkład jest wykonany w standardzie przemysłowym rozmiaru 16B, co zazwyczaj zapewnia kompatybilność z obudowami zgodnymi z tym standardem, jednak zaleca się stosowanie oryginalnych obudów EPIC® dla pełnej gwarancji szczelności.
• Czy produkt może być stosowany w pociągach? Tak, wkład posiada certyfikację zgodną z normą DIN EN 45545-2, co pozwala na jego bezpieczne stosowanie w pojazdach szynowych.
