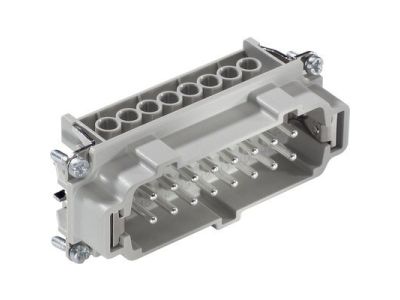

Zacisk śrubowy do złącz przemysłowych 37 EPIC H-BE 16 BS DR (opak=5szt) | 10195000 Lapp Kabel

Opis i Kluczowe Cechy

Wkład z zaciskiem śrubowym EPIC® H-BE 16 BS DR to uznany standard w przemyśle, zaprojektowany przez renomowanego producenta Lapp Kabel. Jest to wkład typu gniazdo, charakteryzujący się liczbą styków 16+PE, co pozwala na bezpieczne i uporządkowane prowadzenie wielożyłowych instalacji sterowniczych i zasilających. Rozmiar konstrukcyjny 16B gwarantuje kompatybilność z szeroką gamą obudów przemysłowych serii EPIC®.

• Wszechstronność połączeń: Przekrój znamionowy przyłącza wynosi od 0,5 mm² do 2,5 mm², co pozwala na stabilne przesyłanie energii oraz sygnałów przy zachowaniu optymalnej gęstości upakowania przewodów.
• Ochrona żyły (DR): Zintegrowana ochrona przewodu umożliwia bezpośrednie podłączanie żył wielodrutowych bez konieczności stosowania tulejek kablowych, co znacząco przyspiesza prace montażowe.
• Wytrzymałość materiałowa: Korpus wykonany z wysokiej jakości poliwęglanu o klasie palności V-0 zgodnie z normą UL94 zapewnia bezpieczeństwo pożarowe i odporność mechaniczną w trudnych warunkach przemysłowych.
• Parametry elektryczne: Urządzenie pracuje przy napięciu znamionowym 500 V AC/DC zgodnie z normami IEC oraz prądzie znamionowym 16 A według certyfikacji UL/CSA.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co czyni go idealnym rozwiązaniem dla eksporterów maszyn. Posiada certyfikat VDE oraz certyfikację UL zgodną z danymi technicznymi, co otwiera drogę do stosowania produktu na rynku północnoamerykańskim (USA i Kanada). Dodatkowo, wkład jest certyfikowany zgodnie z normami UL 508 A oraz UL 2237 dla zastosowań w rozdzielnicach. Kluczowym atutem jest pełna zgodność z normą kolejową DIN EN 45545-2:2016-02 (zestawy wymagań R22 i R23, poziomy zagrożenia HL1, HL2 i HL3), co potwierdza najwyższe właściwości przeciwpożarowe.

Zastosowanie

Wkłady EPIC® H-BE 16 BS DR znajdują szerokie zastosowanie w nowoczesnym przemyśle. Są dedykowane do transmisji sygnałów sterowniczych do elementów wykonawczych oraz do zasilania maszyn i urządzeń. Typowe obszary eksploatacji obejmują:

• Technologie platformowe i dźwigowe, gdzie wymagana jest niezawodność połączeń ruchomych.
• Systemy oświetleniowe i estradowe.
• Okablowanie wewnątrz rozdzielnic i szaf sterowniczych.
• Budowa pojazdów szynowych i infrastruktury transportowej.

Wskazówki Montażowe

Montaż wkładu jest intuicyjny i nie wymaga specjalistycznych narzędzi dzięki zastosowaniu klasycznego połączenia śrubowego. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania śrub, aby zapewnić trwały styk elektryczny i odporność na wibracje. Dzięki systemowi ochrony żyły, instalator może wprowadzić odizolowany przewód giętki bezpośrednio do zacisku. W ramach rozmiaru 16B, wkłady śrubowe mogą być dowolnie łączone z innymi typami połączeń (np. zagniatanymi lub push-in) w tej samej obudowie, co daje inżynierom dużą elastyczność projektową.

FAQ

• Czy do tego wkładu muszę używać tulejek zaciskowych? Nie, dzięki wbudowanej ochronie przewodu (wersja DR), można bezpiecznie montować żyły wielodrutowe bezpośrednio w zacisku śrubowym.
• Czy wkład pasuje do obudów innych producentów? Wkład wykonany jest w standardzie rozmiaru 16B, co zazwyczaj pozwala na współpracę z obudowami zgodnymi z tym standardem przemysłowym, jednak zaleca się stosowanie oryginalnych obudów EPIC® dla zachowania pełnej szczelności.
• Czy produkt może być stosowany w aplikacjach kolejowych? Tak, wkład posiada badania właściwości przeciwpożarowych zgodnie z normą DIN EN 45545-2, co dopuszcza go do użytku w pojazdach szynowych.
