Zacisk śrubowy do złącz przemysłowych 37 EPIC H-BE 10 BS DR | 10193000 Lapp Kabel

Opis i Kluczowe Cechy

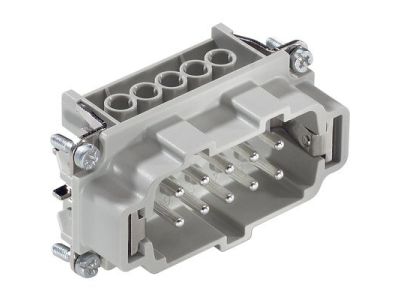

Wkład z zaciskiem śrubowym EPIC® H-BE 10 BS DR (symbol 10193000) to uniwersalne rozwiązanie do przemysłowego łączenia przewodów. Oferuje 10 styków sygnałowych plus dodatkowy styk ochronny PE, co pozwala na jednoczesny przesył sygnałów sterowniczych i zasilania. Prąd znamionowy 16 A (wg UL/CSA) oraz napięcie 500 V AC/DC zapewniają bezpieczną pracę w wymagających obwodach. Wkład przyjmuje przewody o przekroju od 0,5 do 2,5 mm², a jego obudowa z poliwęglanu (klasa palności V-0) gwarantuje trwałość i odporność ogniową.

• Liczba styków 10+PE: Umożliwia przesyłanie sygnałów sterowniczych oraz zasilania w jednym złączu z dodatkowym stykiem ochronnym, co zwiększa bezpieczeństwo instalacji.
• Prąd 16 A (UL/CSA): Gwarantuje bezpieczną pracę przy obciążeniach do 16 amperów zgodnie z wymaganiami rynku północnoamerykańskiego, bez ryzyka przegrzania styków.
• Napięcie 500 V AC/DC: Wysoka wytrzymałość napięciowa pozwala stosować wkład zarówno w obwodach prądu przemiennego, jak i stałego, co daje elastyczność w aplikacjach.
• Zakres przekroju 0,5–2,5 mm²: Umożliwia podłączanie przewodów o różnych średnicach, w tym żył wielodrutowych bez konieczności stosowania końcówek kablowych (dzięki ochronie żyły).
• Materiał poliwęglan (klasa palności V-0): Wysoka odporność na ogień i uderzenia zapewnia długotrwałą niezawodność oraz bezpieczeństwo pożarowe, co jest istotne w aplikacjach krytycznych.

Zgodność z Normami

Wkład posiada certyfikat UL (m.in. UL 508A/UL 2237 do zastosowań w rozdzielnicach) oraz aprobatę VDE. Materiał obudowy spełnia klasę palności V-0 (UL94). Produkt jest zgodny z normą DIN EN 45545-2:2016-02 dla pojazdów szynowych (zestawy wymagań R22 i R23, poziomy zagrożenia HL1–HL3). Oznaczony znakiem CE, spełnia wymagania dyrektyw Unii Europejskiej.

Zastosowanie

Wkład przeznaczony jest do transmisji sygnałów sterowniczych i zasilania w instalacjach przemysłowych. Dzięki swoim parametrom sprawdzi się w różnorodnych scenariuszach.

• Technologie platformowe, oświetleniowe i dźwigowe – niezawodne łączenie w systemach sterowania.
• Okablowanie wewnątrz rozdzielnic i szaf sterowniczych – oszczędność miejsca i uporządkowanie instalacji.
• Podłączanie urządzeń i maszyn do zasilania w aplikacjach przemysłowych – bezpieczny przesył prądu i sygnałów.
• Zastosowania zgodne z normami kolejowymi (poziomy HL1–HL3) – dla pojazdów szynowych i infrastruktury torowej.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Zaciski śrubowe umożliwiają montaż bez użycia specjalnych narzędzi – moment dokręcania należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do obciążenia (maks. 2,5 mm²). Wkład jest przeznaczony do montażu w obudowie o rozmiarze konstrukcyjnym 10B (seria EPIC® H-BE). Połączenia należy regularnie sprawdzać pod kątem dokręcenia.

FAQ

• Jaki jest stopień ochrony IP wkładu? Wkład jako element wewnętrzny nie ma własnego stopnia ochrony IP. Ochronę przed pyłem i wilgocią zapewnia obudowa, w której jest zamontowany.
• Czy styki są normalnie otwarte czy zamknięte? Wkład jest elementem pasywnym – służy wyłącznie do łączenia przewodów. Nie definiuje się dla niego trybu pracy styku; funkcję przełączania realizują zewnętrzne urządzenia sterujące.
• Czy można łączyć różne typy wkładów w jednej obudowie? Tak, w serii EPIC® H-BE wkłady z różnymi typami połączeń (śrubowe, zagniatane, zaciskowe, push-in) w tym samym rozmiarze konstrukcyjnym mogą być ze sobą łączone.
