Zacisk śrubowy do złącz przemysłowych 37 EPIC H-A 10 SS PH1 | 10440000 Lapp Kabel

Opis i Kluczowe Cechy

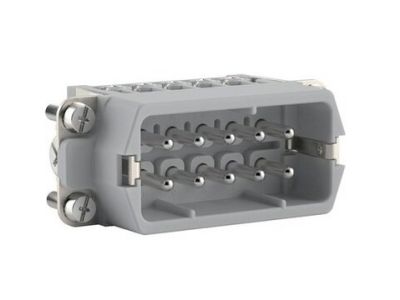

Wkład z zaciskiem śrubowym EPIC H-A 10 SS PH1 (nr kat. 10440000) to wytrzymałe złącze przemysłowe wyposażone w 10 styków sygnałowych oraz styk ochronny PE. Zapewnia bezpieczną transmisję napięcia do 400 V AC/DC (zgodnie z CSA) oraz prądu do 16 A, co pozwala na niezawodną pracę w wymagających obwodach sterowania i zasilania. Kompaktowa obudowa z poliwęglanu i izolowane styki gwarantują wysoką rezystancję dielektryczną przy zachowaniu niewielkich rozmiarów wkładu.

• Liczba styków 10+PE: Kompletne połączenie sygnałowe z oddzielnym przewodem ochronnym – bezpieczeństwo instalacji i łatwość prowadzenia linii.
• Napięcie znamionowe 400 V AC/DC (CSA): Wysoka zdolność izolacyjna umożliwia stosowanie złącza w urządzeniach o roboczym napięciu sieciowym bez ryzyka przebicia.
• Prąd znamionowy 16 A (CSA): Odpowiednia obciążalność prądowa dla typowych obwodów sterowniczych i niewielkich odbiorników – stabilna praca bez nadmiernego nagrzewania.
• Zakres przekroju przewodów 0,5–2,5 mm²: Uniwersalność łączenia przewodów o różnych średnicach – elastyczność w doborze okablowania.
• Łeb śruby PH1 i styki izolowane: Prosty montaż i demontaż za pomocą standardowego śrubokręta elektrycznego, a izolacja styków zwiększa bezpieczeństwo podczas serwisowania.

Zgodność z Normami

Produkt spełnia wymagania normy EN 45545-2 (zestawy wymagań R22 i R23, poziomy zagrożenia HL1, HL2 i HL4) dla ochrony przeciwpożarowej w pojazdach kolejowych. Parametry elektryczne są certyfikowane zgodnie z CSA (400 V AC/DC, 16 A). Posiada oznakowanie CE potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Dzięki uniwersalnym parametrom i wysokiej wytrzymałości dielektrycznej wkład EPIC H-A 10 SS PH1 znajduje zastosowanie w wielu obszarach automatyki przemysłowej i transportu.

• Budowa maszyn i aparatury przemysłowej – do wykonywania połączeń sygnałowo-zasilających w szafach sterowniczych.
• Systemy sterowania i przemysł tworzyw sztucznych – niezawodne łączenie czujników, siłowników i elementów wykonawczych.
• Pojazdy szynowe – jako element wnętrza o udowodnionej odporności ogniowej zgodnie z wymogami EN 45545-2.
• Uniwersalne przesyłanie prądu i napięcia – w standardowych obwodach do 400 V i 16 A.

Wskazówki Montażowe

Montaż i demontaż wkładu złącza może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przewody należy podłączać do zacisków śrubowych (łeb PH1), dokręcając z momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do przewidywanego obciążenia (zalecany zakres 0,5–2,5 mm²). Nie przekraczać podanych wartości znamionowych napięcia i prądu.

FAQ

• Czy wkład nadaje się do przewodów linkowych? Tak, zalecany przekrój 0,5–2,5 mm² obejmuje zarówno przewody jedno-, jak i linkowe. Należy jednak pamiętać o odpowiednim zarobieniu końcówek (tulejki) przy mniejszych średnicach.
• Jakie maksymalne napięcie i prąd można bezpiecznie stosować? Produkt certyfikowany jest na napięcie 400 V AC/DC oraz prąd 16 A zgodnie z CSA. Przekroczenie tych wartości może skutkować uszkodzeniem izolacji lub przegrzaniem styków.
• Czy produkt jest dopuszczony do stosowania w pojazdach kolejowych? Tak, wkład przeszedł testy według normy EN 45545-2 dla zestawów wymagań R22 i R23 przy poziomach zagrożenia HL1, HL2 i HL4 – spełnia wymogi ochrony przeciwpożarowej w transporcie szynowym.
