Opis i Kluczowe Cechy

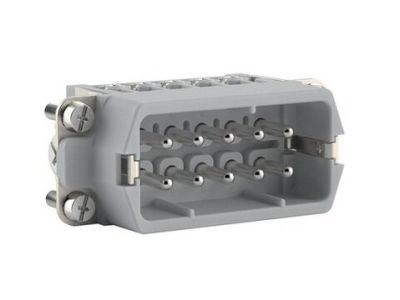

Wkład z zaciskiem śrubowym EPIC H-A 10 BS PH1 (symbol 10441000) to izolowane gniazdo złącza przemysłowego przeznaczone do przesyłania prądu i napięcia w trudnych warunkach pracy. Oferuje 10+PE styków, napięcie znamionowe 400 V AC/DC oraz prąd 14 A (zgodnie z UL) przy przekroju przewodów od 0,5 do 2,5 mm². Kompaktowa konstrukcja z poliwęglanu zapewnia wysoką rezystancję dielektryczną na małej przestrzeni, a łeb śruby PH1 umożliwia szybki serwis za pomocą śrubokręta elektrycznego.

• Liczba styków: 10+PE (ochronny) – umożliwia podłączenie wielu obwodów i pełną ochronę przeciwporażeniową w jednym kompaktowym złączu.
• Napięcie znamionowe: 400 V AC rms / DC – gwarantuje bezpieczną pracę przy podwyższonym napięciu, a wysoka rezystancja dielektryczna zmniejsza ryzyko przebicia na małej powierzchni.
• Prąd znamionowy: 14 A (zgodnie z UL) / 10 A (IEC) – zapewnia wydajność w obwodach sterowania i zasilania, zgodną z normami międzynarodowymi.
• Zakres przekroju przewodów: 0,5 – 2,5 mm² – elastyczność w doborze przewodów, łatwy i szybki montaż bez konieczności specjalistycznych narzędzi.
• Materiał i testy kolejowe: Poliwęglan; przetestowany według EN 45545-2 (R22/R23) dla poziomów zagrożenia HL1, HL2, HL4 – wysoka wytrzymałość mechaniczna i odporność ogniowa, odpowiednia do pojazdów szynowych.
• Styki izolowane: zapewniają dodatkowe bezpieczeństwo przed przypadkowym zwarciem lub dotknięciem części pod napięciem podczas prac serwisowych.

Zgodność z Normami

Wkład spełnia wymagania norm IEC (napięcie 400 V) oraz UL (prąd 14 A). Dodatkowo posiada pozytywny wynik testów według EN 45545-2 dla zestawów wymagań R22 i R23 na poziomach zagrożenia HL1, HL2 i HL4, co potwierdza bezpieczeństwo pożarowe w pojazdach kolejowych. Produkt oznaczony jest certyfikatem CE.

Zastosowanie

Dzięki uniwersalnej konstrukcji i wysokiej odporności dielektrycznej wkład z zaciskiem śrubowym EPIC H-A znajduje zastosowanie w wymagających środowiskach przemysłowych i transportowych.

• Budowa maszyn i aparatury przemysłowej – niezawodne połączenia w szafach sterowniczych i panelach operatorskich.
• Systemy sterowania i automatyki – przesyłanie sygnałów oraz napięcia pomocniczego do styczników, przekaźników i PLC.
• Przemysł tworzyw sztucznych – odporność na drgania i zabrudzenia, łatwy demontaż podczas konserwacji linii produkcyjnej.
• Pojazdy kolejowe – zgodność z wymaganiami przeciwpożarowymi EN 45545-2 (HL1, HL2, HL4) gwarantuje bezpieczne użytkowanie w taborze szynowym.

Wskazówki Montażowe

Montaż wkładu z zaciskiem śrubowym powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia. Zaciski dokręcać momentem i narzędziem (śrubokręt PH1) zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do obciążenia prądowego (max. 2,5 mm²). Wkład przeznaczony jest do montażu w odpowiedniej obudowie złącza przemysłowego.

FAQ

• Czy wkład wymaga specjalnego narzędzia do serwisowania? Tak, wkład wyposażono w łeb śruby PH1, dostosowany do śrubokrętów krzyżakowych (w tym elektrycznych). Pozwala to na szybkie i powtarzalne dokręcanie bez uszkodzenia gniazda.
• Jakie napięcie może być podawane na styki? Napięcie znamionowe wynosi 400 V AC rms / DC, co czyni wkład odpowiednim zarówno do obwodów prądu przemiennego, jak i stałego (np. zasilanie szyn DC).
• Czy wkład zapewnia ochronę przed dotykiem? Tak, styki są izolowane, a cały wkład wykonany z poliwęglanu. Stopień ochrony zależy jednak od zastosowanej obudowy – wkład sam w sobie nie posiada deklarowanego IP.
