Zacisk rozgałęźny izolowany PE-12-F żółto-zielony | PE-12-F Trytyt

Opis i Kluczowe Cechy

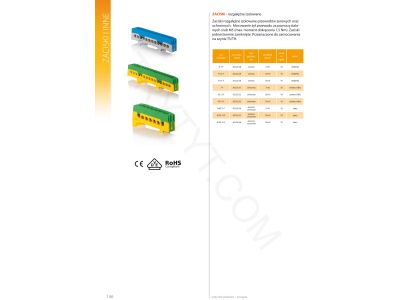

Zacisk rozgałęźny izolowany PE-12-F marki TRYTYT to profesjonalne rozwiązanie przeznaczone do bezpiecznego i uporządkowanego rozdzielania przewodów ochronnych (PE) w rozdzielnicach elektrycznych. Produkt charakteryzuje się wysoką jakością wykonania, bazującą na mosiężnym bloku zaciskowym, który gwarantuje doskonałą przewodność elektryczną oraz odporność na korozję. Całość została osadzona w wytrzymałym wsporniku wykonanym z poliamidu bezhalogenowego, co jest kluczowe w kontekście bezpieczeństwa przeciwpożarowego – materiał ten w przypadku pożaru nie wydziela toksycznych gazów ani gęstego dymu.

• Konstrukcja jednostronnie zamknięta: Zwiększa bezpieczeństwo użytkowania poprzez eliminację ryzyka przypadkowego kontaktu z częściami pod napięciem od strony czołowej.
• Solidne mocowanie: Zastosowanie stalowych śrub o gwincie M5 pozwala na uzyskanie pewnego i trwałego styku elektrycznego.
• Kolorystyka żółto-zielona: Zgodna z międzynarodowymi standardami identyfikacji przewodów ochronnych, co ułatwia szybką orientację wewnątrz szafy sterowniczej.
• Wysoki moment dokręcania: Dopuszczalny moment wynoszący 1,5 Nm zapewnia stabilność mechaniczną połączenia nawet w warunkach występowania drgań.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Wykorzystanie materiałów bezhalogenowych sprawia, że zacisk PE-12-F spełnia wymogi bezpieczeństwa stosowane w budynkach użyteczności publicznej oraz obiektach przemysłowych o podwyższonych rygorach przeciwpożarowych. Mosiężny wkład zapewnia stabilne parametry elektryczne zgodne z normami dla zacisków rozgałęźnych.

Zastosowanie

Zacisk PE-12-F znajduje szerokie zastosowanie w nowoczesnej elektroinstalacji. Jest dedykowany do:

• Prefabrykacji rozdzielnic niskiego napięcia jako punkt zbiorczy przewodów ochronnych.
• Systemów automatyki przemysłowej, gdzie wymagane jest pewne uziemienie wielu komponentów.
• Modernizacji istniejących instalacji elektrycznych w celu uporządkowania struktury połączeń PE.
• Montażu w szafach sterowniczych wymagających przejrzystego i bezpiecznego systemu rozgałęźnego.

Wskazówki Montażowe

Montaż zacisku PE-12-F jest intuicyjny i szybki dzięki przystosowaniu do standardowej szyny montażowej TH-35 (DIN). Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Montaż na szynie: Zatrzaśnij wspornik na szynie TH-35, upewniając się, że trzyma się stabilnie i nie przesuwa pod wpływem ciężaru przewodów.
• Przygotowanie żył: Końcówki przewodów powinny być odpowiednio odizolowane. W przypadku linek zaleca się stosowanie tulejek zaciskowych dla zapewnienia optymalnego styku.
• Moment dokręcania: Śruby M5 należy dokręcać z maksymalnym momentem 1,5 Nm. Użycie klucza dynamometrycznego zapobiega przeciągnięciu gwintu przy jednoczesnym zapewnieniu minimalnej rezystancji przejścia.
• Układanie przewodów: Dzięki jednostronnie zamkniętej obudowie, przewody należy wprowadzać od strony otwartej, dbając o ich estetyczne ułożenie w korytach grzebieniowych.

FAQ

1. Czy zacisk PE-12-F może być stosowany do przewodów neutralnych (N)?
Zacisk ten posiada obudowę w kolorze żółto-zielonym, co zgodnie z normami identyfikuje go jako zacisk ochronny (PE). Do przewodów neutralnych zaleca się stosowanie zacisków w kolorze niebieskim.

2. Co oznacza, że wspornik jest bezhalogenowy?
Oznacza to, że materiał poliamidowy nie zawiera pierwiastków z grupy halogenów (np. chloru, fluoru). W razie pożaru materiał ten nie emituje korozyjnych gazów, co chroni zdrowie ludzi oraz infrastrukturę elektroniczną.

3. Na jaką szynę pasuje ten zacisk?
Zacisk jest w pełni kompatybilny ze standardową szyną montażową TH-35, znaną również jako szyna DIN.
