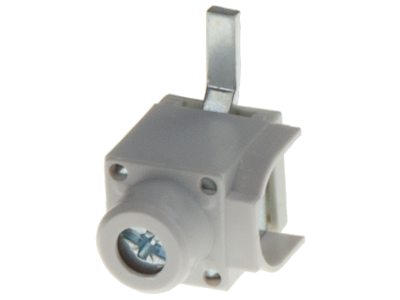

Zacisk przyłączeniowy przepust kabla z prawej 690V AC, DC 1000V, 80A IP20 | 5ST3768-5 Siemens

Alternatywny kod produktu: 5ST37685

Opis i Kluczowe Cechy

Zacisk przyłączeniowy przepust kabla o symbolu 5ST3768-5 przeznaczony jest do bezpiecznego i niezawodnego przyłączania przewodów w rozdzielnicach elektrycznych. Urządzenie przystosowane do napięcia 690 V AC oraz 1000 V DC przy prądzie znamionowym 80 A, co pozwala na zastosowanie w obwodach o znacznym obciążeniu. Stopień ochrony IP20 gwarantuje bezpieczną eksploatację w suchym środowisku wewnątrz rozdzielnic.

• Napięcie znamionowe 690 V AC / 1000 V DC: Umożliwia pracę zarówno w instalacjach prądu przemiennego, jak i stałego, w tym w systemach fotowoltaicznych.
• Prąd znamionowy 80 A: Zapewnia bezpieczne przewodzenie dużych obciążeń bez ryzyka przegrzania.
• Stopień ochrony IP20: Ochrona przed dostępem do części pod napięciem oraz przed ciałami stałymi o średnicy powyżej 12 mm – odpowiedni do zabudowy w rozdzielnicach.
• Konstrukcja przepustu kabla z prawej strony: Ułatwia organizację przewodów i uporządkowanie okablowania w szafie sterowniczej.
• Kompaktowa budowa modułowa: Łatwy montaż na szynie TH35 (DIN) – oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Został zaprojektowany zgodnie z obowiązującymi standardami dla aparatury modułowej, co potwierdza jego niezawodność w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Zacisk przyłączeniowy przepust kabla znajduje zastosowanie w różnorodnych obwodach elektrycznych wymagających pewnego i bezpiecznego przyłącza. Dzięki parametrom elektrycznym nadaje się do pracy zarówno w sieciach AC, jak i DC.

• Przyłączanie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Zastosowanie w instalacjach fotowoltaicznych – umożliwia bezpieczne łączenie paneli z inwerterem.
• Wykorzystanie w szafach sterowniczych do przyłączania odbiorników o dużym poborze prądu, np. silników, grzałek.
• Idealny do agregowania przewodów w systemach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż zacisku powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Zacisk przeznaczony jest do montażu na szynie TH35 (DIN). Do przyłączania przewodów używaj odpowiednich narzędzi, a moment dokręcania śrub stosuj zgodnie z dokumentacją techniczną producenta. Przekrój przewodów dobierz do spodziewanego prądu obciążenia, aby uniknąć przegrzania.

FAQ

• Jaki jest stopień ochrony zacisku? Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm. Nie jest odporny na wilgoć ani zachlapanie, dlatego powinien być instalowany w suchych pomieszczeniach wewnątrz rozdzielnic.
• Czy zacisk nadaje się do montażu na szynie DIN? Tak, zacisk został zaprojektowany do montażu na szynie TH35 (DIN) zgodnie ze standardami aparatury modułowej. Montaż na szynie zapewnia stabilne osadzenie i łatwą integrację z innymi urządzeniami.
• Czy zacisk może być używany w instalacjach prądu stałego (DC)? Tak, napięcie znamionowe DC wynosi 1000 V, a prąd znamionowy 80 A. Parametry te umożliwiają bezpieczną pracę w obwodach stałoprądowych, np. w systemach fotowoltaicznych lub zasilaniu awaryjnym.
