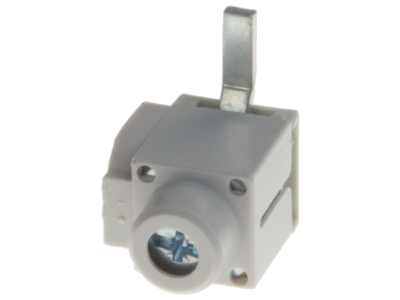

Zacisk przyłączeniowy przepust kabla z lewej 690V AC, DC 1000V, 80A IP20 | 5ST3768-4 Siemens

Alternatywny kod produktu: 5ST37684

Opis i Kluczowe Cechy

Zacisk przyłączeniowy przepust kabla o symbolu 5ST3768-4 został zaprojektowany do bezpiecznego i niezawodnego łączenia przewodów w instalacjach elektrycznych. Dzięki prądowi znamionowemu 80 A oraz napięciu 690 V AC i 1000 V DC zapewnia przewodność nawet w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania i awarii. Konstrukcja z wyprowadzeniem kabla z lewej strony ułatwia ergonomiczne prowadzenie przewodów w rozdzielnicach.

• Prąd znamionowy 80 A: Umożliwia bezpieczne zasilanie odbiorników o znacznym poborze mocy bez konieczności stosowania dodatkowych rozgałęźników.
• Napięcie znamionowe 690 V AC / 1000 V DC: Gwarantuje izolację i wytrzymałość dielektryczną w instalacjach przemysłowych oraz fotowoltaicznych.
• Stopień ochrony IP20: Chroni przed dostępem do części czynnych palcami i ciałami stałymi >12,5 mm, co jest standardem dla aparatury montowanej w suchych rozdzielnicach.
• Wyprowadzenie kabla z lewej strony: Ułatwia uporządkowane prowadzenie przewodów i oszczędza miejsce przy montażu na szynie TH35.
• Kompaktowa konstrukcja modułowa: Pasuje do typowych szaf sterowniczych i rozdzielnic, zapewniając szybki i prosty montaż.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz standardów DIN dotyczących zacisków przyłączeniowych. Posiada oznaczenie CE, potwierdzające zgodność z wymogami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Zacisk 5ST3768-4 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przyłączenie przewodów o dużym przekroju i obciążeniu prądowym. Doskonale sprawdza się w rozdzielnicach głównych, szafach sterowniczych oraz instalacjach przemysłowych.

• Rozdział energii w rozdzielnicach głównych: Bezpieczne łączenie kabli zasilających w budynkach użyteczności publicznej i halach produkcyjnych.
• Instalacje fotowoltaiczne stałoprądowe: Praca przy napięciu 1000 V DC umożliwia optymalne łączenie paneli i inwerterów w wysokonapięciowych stringach.
• Systemy automatyki budynkowej: Przyłączanie przewodów sterowniczych i zasilających w szafach sterowniczych HVAC, oświetlenia czy oświetlenia awaryjnego.
• Przyłącza odbiorników przemysłowych: Łączenie silników, grzałek i innych urządzeń o prądzie do 80 A w warunkach wewnątrz suchych.

Wskazówki Montażowe

Montaż zacisku przyłączeniowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji i zabezpiecz przed przypadkowym załączeniem. Zacisk przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony minimum IP20. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami (PN-HD 60364) oraz dokumentacją techniczną, uwzględniając rzeczywiste obciążenie prądowe. Moment dokręcania śrub zaciskowych stosuj według danych producenta – nie dokręcaj na siłę, aby nie uszkodzić elementów.

FAQ

• Czy zacisk nadaje się do prądu stałego (DC)? Tak, napięcie znamionowe DC wynosi 1000 V, a prąd 80 A, co czyni go odpowiednim do instalacji fotowoltaicznych oraz innych obwodów stałoprądowych.
• Jaki stopień ochrony ma ten zacisk? Produkt posiada stopień ochrony IP20. Oznacza to ochronę przed dostępem palcami i ciałami stałymi o średnicy powyżej 12,5 mm, ale nie jest odporny na wilgoć – montaż wyłącznie w suchym otoczeniu, wewnątrz rozdzielnicy.
• Czy montaż na szynie TH35 jest obowiązkowy? Tak, konstrukcja zacisku jest przystosowana do szybkiego montażu na szynie TH35 (DIN 35 mm). Nie przewidziano mocowania na inne sposoby – należy go zablokować w rozdzielnicy za pomocą zatrzasku.
