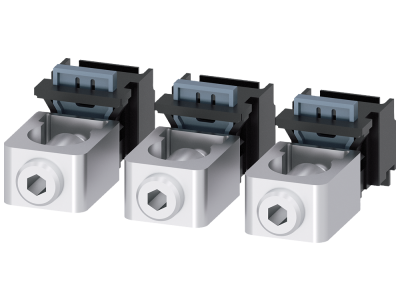

Zacisk przyłączeniowy do przewodów okrągłych TA1.1 8 AWG…3/0 3 sztuki akcesorium do: 3VA41 3VA51 | 3VA9133-0JB11 Siemens

Alternatywny kod produktu: 3VA91330JB11

Opis i Kluczowe Cechy

Zacisk przyłączeniowy TA1.1 (symbol 3VA9133-0JB11) to akcesorium przeznaczone do przewodów okrągłych o zakresie 8 AWG do 3/0. Zapewnia pewne oraz bezpieczne połączenie w instalacjach z wyłącznikami kompaktowymi serii 3VA. Trzy sztuki w opakowaniu ułatwiają organizację pracy i składowanie magazynowe.

• Zakres przewodów 8 AWG…3/0: Umożliwia przyłączanie przewodów o różnych średnicach, co zwiększa elastyczność montażu w instalacjach elektrycznych.
• Przeznaczony do wyłączników kompaktowych 3VA: Zapewnia kompatybilność z szeroką gamą aparatury modułowej, gwarantując niezawodność połączeń.
• Technika przyłączeniowa 3VA: Umożliwia szybkie i wygodne uruchamianie wyłączników zgodnie z wymaganiami instalacyjnymi, bez konieczności stosowania specjalistycznych narzędzi.
• Trzy sztuki w opakowaniu: Optymalna ilość do standardowych prac instalacyjnych, redukująca koszty magazynowania i ułatwiająca zaopatrzenie w narzędzia.
• Bezpieczeństwo połączeń: Solidna konstrukcja zapewnia stabilne i trwałe przyłącza, minimalizując ryzyko poluzowania się przewodów podczas eksploatacji.

Zgodność z Normami

Zacisk spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i sterowniczej (m.in. PN-EN 60947-1, PN-EN 60947-7-1). Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Zacisk TA1.1 znajduje zastosowanie w instalacjach elektrycznych wymagających pewnego i trwałego przyłączenia przewodów okrągłych do aparatury modułowej.

• Przyłączanie przewodów do wyłączników kompaktowych serii 3VA w rozdzielnicach i szafach sterowniczych.
• Instalacje przemysłowe, budynkowe i infrastrukturalne, gdzie kluczowe jest bezpieczeństwo i niezawodność połączeń.
• Modernizacja istniejących instalacji – wymiana starych zacisków na nowoczesne rozwiązania techniki przyłączeniowej 3VA.
• Projekty wymagające elastyczności w doborze średnic przewodów – od 8 AWG (8,37 mm²) do 3/0 (95 mm²).

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od chronionej części instalacji. Przewody należy przygotować poprzez usunięcie izolacji na odpowiedniej długości, a następnie wsunąć je do zacisku i dokręcić śrubę z zalecanym momentem siłowym (szczegóły w dokumentacji technicznej wyłącznika 3VA). Unikać nadmiernego dokręcania, aby nie uszkodzić rdzenia przewodu. Po montażu należy sprawdzić pewność połączenia poprzez lekkie pociągnięcie przewodu.

FAQ

• Czy zacisk jest kompatybilny ze wszystkimi wyłącznikami kompaktowymi? TA1.1 jest przeznaczony do współpracy z wyłącznikami kompaktowymi serii 3VA (np. 3VA41, 3VA51). Przed zastosowaniem należy zweryfikować kompatybilność z konkretnym modelem w dokumentacji producenta.
• Jakie jest zalecane narzędzie do montażu? Do dokręcania śruby zacisku należy używać klucza dynamometrycznego, aby zapewnić odpowiedni moment siłowy (wartość nie została podana w danych – sprawdź w dokumentacji wyłącznika).
• Czy zacisk można stosować z przewodami aluminiowymi? TA1.1 jest przeznaczony do przewodów okrągłych miedzianych. Stosowanie z przewodami aluminiowymi wymaga dodatkowej weryfikacji zgodnie z normami instalacyjnymi.
