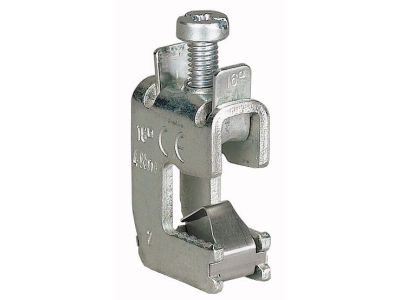

Zacisk przyłączeniowy 180A 1-bieg. 1,5-16, AKU16/10 | 107191 Eaton

Opis i Kluczowe Cechy

Zacisk przyłączeniowy EATON AKU16/10 o numerze katalogowym 107191 to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o niezawodnym i bezpiecznym łączeniu przewodów z systemami szynowymi. Urządzenie charakteryzuje się prądem znamionowym na poziomie 180A, co pozwala na jego szerokie zastosowanie w rozdzielnicach niskiego napięcia. Konstrukcja zacisku została zoptymalizowana pod kątem współpracy z szynami płaskimi o grubości 10 mm, zapewniając maksymalną powierzchnię styku i minimalizując rezystancję połączenia.

• Wysoka obciążalność: Prąd znamionowy 180A umożliwia pracę w wymagających obwodach przemysłowych.
• Zintegrowany element mocujący: Zacisk posiada wbudowany mechanizm zatrzaskowy, który stabilizuje element na szynie jeszcze przed dokręceniem śrub.
• Niewypadające śruby: Specjalna konstrukcja śrub montażowych zapobiega ich zgubieniu podczas prac instalacyjnych, co znacząco przyspiesza montaż w trudnych warunkach.
• Szeroki zakres przekrojów: Możliwość przyłączenia przewodów o przekroju od 1,5 mm² do 16 mm² zapewnia dużą elastyczność projektową.

Zgodność z Normami

Produkt marki EATON został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Zaciski serii AKU spełniają wymagania normy IEC/EN 60947-7-1, co gwarantuje ich trwałość mechaniczną oraz odporność na starzenie cieplne. Zastosowane materiały izolacyjne i przewodzące są wolne od substancji niebezpiecznych, co potwierdza zgodność z dyrektywą RoHS. Stopień ochrony oraz parametry izolacji są dostosowane do pracy w profesjonalnych rozdzielnicach elektrycznych, zapewniając długotrwałą bezawaryjność.

Zastosowanie

Zacisk AKU16/10 znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i pewne odejście zasilania z głównych szyn prądowych. Jest idealnym rozwiązaniem dla:

• Prefabrykatorów rozdzielnic elektrycznych niskiego napięcia.
• Systemów sterowania i automatyki przemysłowej.
• Modernizacji istniejących pól zasilających w zakładach produkcyjnych.
• Budownictwa komercyjnego, gdzie wymagana jest wysoka niezawodność zasilania.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel przy zachowaniu odpowiednich procedur bezpieczeństwa. Przed instalacją należy upewnić się, że szyna płaska o grubości 10 mm jest czysta i wolna od tlenków. Zacisk należy nasunąć na szynę, a następnie wprowadzić odizolowany przewód o przekroju w zakresie 1,5-16 mm². Kluczowe jest zachowanie odpowiedniego momentu dokręcania śrub, co zapobiega przegrzewaniu się styku. Dzięki zastosowaniu niewypadających śrub, praca w ciasnych przestrzeniach rozdzielnicy jest znacznie ułatwiona i bezpieczniejsza.

FAQ

• Czy zacisk pasuje do szyn o grubości 5 mm? Nie, model AKU16/10 jest dedykowany wyłącznie do szyn płaskich o grubości 10 mm. Dla szyn 5 mm należy zastosować odpowiedni wariant z serii AKU.
• Jaki jest maksymalny prąd pracy tego zacisku? Maksymalny prąd znamionowy wynosi 180A, pod warunkiem zachowania odpowiednich przekrojów przewodów i parametrów otoczenia.
• Czy można stosować przewody typu linka? Tak, zacisk obsługuje zarówno przewody sztywne (drut), jak i giętkie (linka), przy czym w przypadku linki zaleca się stosowanie odpowiednich tulejek zaciskowych dla zapewnienia najlepszego styku.
