Zacisk przebijający AL-CU 16-95/1,5-95mm2 jednostronny z nakrętką zrywalną Z208Z | Z208Z ALPAR

Opis i Kluczowe Cechy

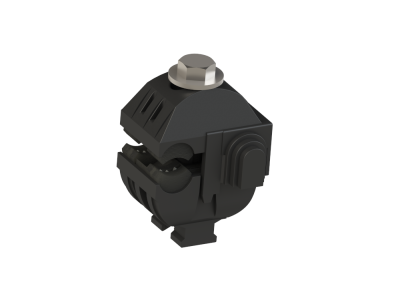

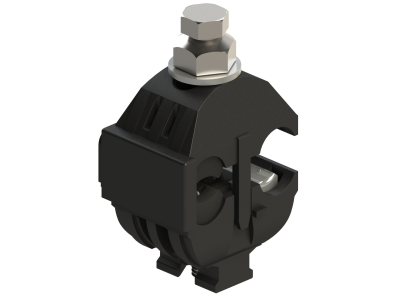

Zacisk przebijający izolację Z208Z marki ALPAR to zaawansowane rozwiązanie elektrotechniczne, zaprojektowane z myślą o tworzeniu niezawodnych odgałęzień w napowietrznych liniach elektroenergetycznych. Model ten charakteryzuje się jednostronnym przebijaniem izolacji, co pozwala na precyzyjne i bezpieczne łączenie przewodów głównych o przekroju od 16 mm² do 95 mm² z przewodami odgałęźnymi w szerokim zakresie od 1,5 mm² do 95 mm². Konstrukcja opiera się na hermetycznej obudowie wykonanej z wysokiej jakości tworzywa sztucznego, które wykazuje pełną odporność na promieniowanie UV oraz ekstremalne czynniki atmosferyczne, takie jak długotrwała wilgoć czy bezpośrednie działanie wody.

• Konstrukcja kurtynowo-grzbieniowa: Szczęki zacisku wykonane z miedzi stopowej ocynowanej zapewniają doskonałą przewodność i odporność na korozję elektrochemiczną.
• Pasta stykowa: Fabryczne wypełnienie szczęk pastą stykową minimalizuje rezystancję przejścia i chroni miejsce styku przed utlenianiem.
• Nakrętka zrywalna: Zastosowanie aluminiowej nakrętki zrywalnej eliminuje konieczność użycia klucza dynamometrycznego podczas pierwszego montażu, gwarantując dociśnięcie z optymalną siłą (14 Nm lub 18 Nm).
• Ochrona antykorozyjna: Śruby dociskowe zostały poddane procesowi cynkowania zanurzeniowego (ogniowego), co znacząco wydłuża ich żywotność w trudnych warunkach środowiskowych.
• Separujący oring: Specjalny pierścień uszczelniający zapobiega przypadkowemu i przedwczesnemu dokręceniu obu nakrętek jednocześnie.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi osprzętu do napowietrznych linii izolowanych. Dzięki całkowitemu odizolowaniu śruby dociskowej od elementów przewodzących (szczęk), zacisk zapewnia najwyższy poziom bezpieczeństwa pracy. Konstrukcja umożliwia bezpieczny montaż pod napięciem, co jest kluczowe dla zachowania ciągłości dostaw energii podczas prac modernizacyjnych i naprawczych.

Zastosowanie

Zacisk Z208Z znajduje szerokie zastosowanie w budowie i eksploatacji sieci elektroenergetycznych. Jest dedykowany do wykonywania odgałęzień z izolowanych lub nieizolowanych przewodów napowietrznych na izolowane przewody aluminiowe (Al) oraz miedziane (Cu). Dzięki uniwersalności materiałowej (AL-CU), inżynierowie i instalatorzy mogą stosować go w różnorodnych konfiguracjach sieciowych, bez obawy o wystąpienie zjawisk korozyjnych na styku różnych metali. Specjalny kształt dolnej części korpusu pozwala na stabilne zamocowanie zacisku w uchwycie czołowym, co ułatwia prace instalacyjne na wysokościach.

Wskazówki Montażowe

Montaż zacisku Z208Z jest intuicyjny i nie wymaga specjalistycznych narzędzi pomiarowych przy pierwszej instalacji. Należy umieścić przewód główny oraz odgałęźny w odpowiednich kanałach zacisku, a następnie dokręcać nakrętkę zrywalną do momentu jej oddzielenia się od śruby głównej. Moment zerwania (14-18 Nm) jest sygnałem, że zęby zacisku przebiły izolację i uzyskały wymagany kontakt elektryczny. Ważną zaletą modelu Z208Z jest możliwość jego wielokrotnego użytku – po zerwaniu nakrętki montażowej, dalsza eksploatacja (odkręcanie lub ponowne dokręcanie) jest możliwa przy użyciu standardowego, atestowanego klucza dynamometrycznego i śruby M12.

FAQ

• Czy zacisk Z208Z można montować pod napięciem? Tak, konstrukcja zacisku oraz pełna izolacja elementów dociskowych pozwalają na bezpieczne prowadzenie prac pod napięciem przez wykwalifikowany personel.
• Czy do montażu potrzebuję klucza dynamometrycznego? Przy pierwszym montażu nie jest on wymagany dzięki zastosowaniu nakrętki zrywalnej. Jest on jednak niezbędny w przypadku chęci ponownego użycia zacisku po wcześniejszym zerwaniu nakrętki.
• Jakie przewody można łączyć za pomocą tego zacisku? Zacisk obsługuje połączenia Al-Cu (aluminium-miedź) dla przewodów głównych 16-95 mm² oraz odgałęźnych 1,5-95 mm².
• Czy produkt jest odporny na trudne warunki pogodowe? Tak, hermetyczna obudowa z tworzywa odpornego na UV oraz cynkowanie ogniowe elementów stalowych zapewniają długoletnią eksploatację w warunkach zewnętrznych.
