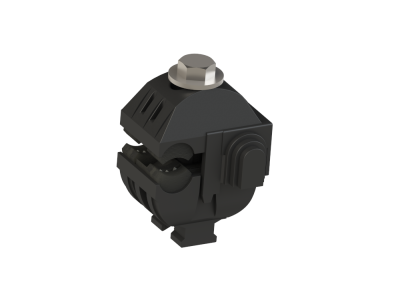

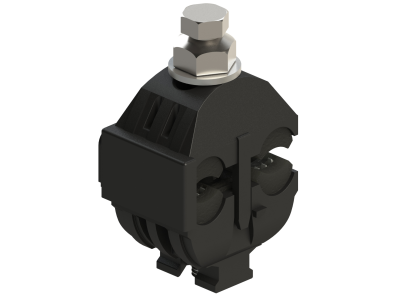

Zacisk przebijający AL-CU 16-120/16-120mm2 dwustronny z nakrętką zrywalną Z2081Z | Z2081Z ALPAR

Opis i Kluczowe Cechy

Zacisk przebijający Z2081Z marki ALPAR to zaawansowane rozwiązanie elektrotechniczne zaprojektowane do tworzenia niezawodnych odgałęzień w elektroenergetycznych liniach napowietrznych. Model ten charakteryzuje się dwustronnym przebijaniem izolacji, co pozwala na pracę z przewodami izolowanymi bez konieczności zdejmowania powłoki ochronnej. Obsługuje szeroki zakres przekrojów znamionowych od 16 mm² do 120 mm² zarówno dla linii głównej, jak i odgałęźnej, co czyni go niezwykle uniwersalnym narzędziem w rękach instalatora.

• Konstrukcja kurtynowo-grzbieniowa: Szczęki wykonane z miedzi stopowej ocynowanej zapewniają doskonałą przewodność i odporność na korozję galwaniczną przy połączeniach AL-CU.
• Hermetyczność: Obudowa z tworzywa sztucznego odpornego na promieniowanie UV oraz uszczelniacze chronią styk przed wilgocią i wodą.
• Pasta stykowa: Fabryczne wypełnienie pastą zwiększa stabilność połączenia i wydłuża żywotność eksploatacyjną.
• Nakrętka zrywalna: Zastosowanie aluminiowej nakrętki zrywalnej gwarantuje uzyskanie optymalnego momentu dokręcania (14 Nm lub 18 Nm) bez użycia klucza dynamometrycznego.
• Bezpieczeństwo: Całkowite odizolowanie śruby dociskowej od szczęk roboczych umożliwia bezpieczny montaż pod napięciem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi osprzętu do linii napowietrznych. Zastosowane materiały, takie jak śruby zabezpieczone poprzez cynkowanie zanurzeniowe (ogniowe), gwarantują odporność na trudne warunki atmosferyczne i korozję, co jest kluczowe dla zachowania ciągłości dostaw energii w infrastrukturze krytycznej. Konstrukcja zapewnia trwałość mechaniczną i elektryczną przewyższającą standardowe rozwiązania rynkowe.

Zastosowanie

Zacisk Z2081Z znajduje szerokie zastosowanie w budowie i modernizacji sieci elektroenergetycznych. Jest dedykowany do wykonywania odgałęzień z izolowanych przewodów napowietrznych na przewody izolowane typu Al-Cu. Dzięki swojej budowie idealnie sprawdza się w:

• Przyłączach budynków mieszkalnych i przemysłowych z linii napowietrznych.
• Systemach oświetlenia ulicznego.
• Modernizacji istniejących sieci, gdzie wymagana jest wysoka niezawodność styku przy dużych przekrojach przewodów (do 120 mm²).
• Pracach pod napięciem, dzięki pełnej izolacji elementów montażowych.

Wskazówki Montażowe

Podczas montażu zacisku Z2081Z należy zwrócić uwagę na prawidłowe ułożenie przewodów w kanałach szczęk. Dzięki separującemu oringowi wyeliminowano ryzyko przypadkowego dokręcenia obu nakrętek jednocześnie. Proces montażu przebiega następująco:

• Wprowadź przewód główny i odgałęźny w odpowiednie otwory zacisku.
• Dokręcaj nakrętkę aluminiową do momentu jej zerwania – jest to sygnał, że zęby zacisku przebiły izolację i osiągnięto wymagany docisk.
• W przypadku konieczności demontażu lub ponownego użycia, zacisk posiada śrubę M12, którą można obsługiwać standardowym kluczem (zalecane użycie klucza dynamometrycznego przy ponownym montażu).
• Kształt dolnej części obudowy pozwala na stabilne zamocowanie zacisku w uchwycie czołowym podczas prac instalacyjnych.

FAQ

Czy zacisk Z2081Z można stosować do przewodów aluminiowych i miedzianych?
Tak, dzięki cynowanym szczękom z miedzi stopowej i paście stykowej, zacisk jest w pełni przystosowany do połączeń typu AL-CU, eliminując zjawisko korozji na styku różnych metali.

Czy do montażu potrzebuję specjalistycznego klucza dynamometrycznego?
Przy pierwszym montażu nie jest to wymagane, ponieważ nakrętka zrywalna automatycznie kalibruje siłę docisku. Klucz dynamometryczny jest zalecany jedynie przy powtórnym wykorzystaniu zacisku.

Czy produkt jest odporny na warunki zimowe?
Tak, obudowa jest hermetyczna i wykonana z tworzywa odpornego na niskie temperatury, wilgoć oraz promieniowanie UV, co zapewnia bezawaryjną pracę przez wiele lat.
