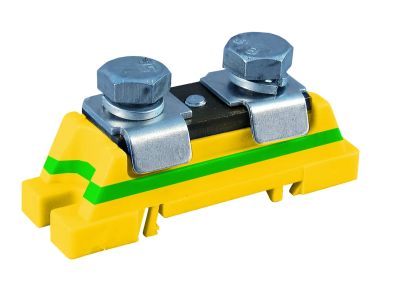

Zacisk połączeniowy Z-0001/A z-g, końcówki typu H lub Hi, otwory: 2x35mm2 żółto-zielony | 84060009 Simet

Opis i Kluczowe Cechy

Zacisk połączeniowy Z-0001/A (indeks katalogowy 84060009) w kolorze żółto-zielonym przeznaczony jest do bezpiecznego i trwałego łączenia przewodów ochronnych (PE) w rozdzielnicach elektrycznych. Umożliwia podłączenie dwóch przewodów o przekroju do 35 mm² każdy, co zapewnia niską rezystancję połączenia i wysoką obciążalność prądową w obwodach uziemienia i wyrównania potencjałów. Zacisk przystosowano do końcówek kablowych typu H lub Hi, co gwarantuje pewne i powtarzalne połączenie elektryczne zgodne z wymaganiami instalacji przemysłowych i mieszkaniowych.

• Przekrój przewodów 2x35 mm²: umożliwia podłączenie dwóch przewodów o dużym przekroju, co jest kluczowe przy budowie rozległych sieci uziemiających i połączeń wyrównawczych – minimalizuje spadki napięcia i straty mocy.
• Kolor żółto-zielony (PE): jednoznacznie identyfikuje zacisk jako przeznaczony dla przewodu ochronnego, co ułatwia zgodną z normami okablowanie i podnosi bezpieczeństwo obsługi.
• Końcówki typu H lub Hi: zacisk zaprojektowano do współpracy z tulejkowymi końcówkami kablowymi (H – standardowa, Hi – izolowana), co zapewnia niską rezystancję styku i chroni przewód przed uszkodzeniem mechanicznym.
• Szeroki zakres zastosowań w rozdzielnicach: montowany na szynie DIN TH35, pozwala na szybkie i elastyczne łączenie przewodów ochronnych w każdym rodzaju rozdzielnicy głównej, podrozdzielnicy czy szafy sterowniczej.
• Solidna konstrukcja: wykonany z materiałów odpornych na korozję i nagrzewanie, co gwarantuje długą żywotność i niezmienną jakość połączenia przez wiele lat eksploatacji.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi dla zacisków połączeniowych stosowanych w instalacjach elektrycznych. Posiada oznaczenie CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do użytku w instalacjach niskiego napięcia do 1000 V AC.

Zastosowanie

Zacisk Z-0001/A znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i zgodne z przepisami łączenie przewodów ochronnych – zarówno w nowych instalacjach, jak i przy modernizacji istniejących rozdzielnic.

• Łączenie przewodów ochronnych (PE) w głównych szynach uziemiających rozdzielnic elektrycznych.
• Budowa systemów połączeń wyrównawczych (bonding) w instalacjach przemysłowych i mieszkaniowych.
• Podłączenie personelu do szyny ochronnej w szafach sterowniczych i rozdzielnicach automatyki.
• Zabudowa w rozdzielnicach modułowych wraz z aparaturą stycznikową i wyłącznikową – jako element łączeniowy szyny PE.

Wskazówki Montażowe

Montaż zacisku połączeniowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania w całej rozdzielnicy. Zacisk mocuje się na szynie DIN TH35 (35 mm) przez zatrzaśnięcie w odpowiednim wcięciu. Przewody należy odizolować na długość odpowiednią do zastosowanej końcówki kablowej (zgodnie z dokumentacją końcówki H lub Hi), a następnie dokręcić śruby zacisków momentem podanym w karcie katalogowej producenta. Przekrój przewodów dobierać do prądu i temperatury otoczenia zgodnie z normą HD 60364. Przed załączeniem napięcia sprawdzić poprawność i dokręcenie wszystkich połączeń.

FAQ

• Czy zacisk jest przystosowany do podłączenia przewodu bez końcówki kablowej? Producent zaleca stosowanie końcówek kablowych typu H (tulejkowych) lub Hi (izolowanych), aby zapewnić niską rezystancję styku i uniknąć uszkodzenia przewodu. Podłączenie gołego drutu może prowadzić do luzowania połączenia i przegrzewania.
• Jaki stopień ochrony ma ten zacisk? Stopień ochrony zależy od zastosowanej obudowy rozdzielnicy. Sam zacisk jako element modułowy nie posiada dedykowanego IP – standardowo w suchych pomieszczeniach wewnętrznych (rozdzielnica IP30 lub wyższa) jest odporny na zabrudzenia i dotyk przypadkowy, o ile jest prawidłowo zainstalowany.
• Czy mogę użyć tego zacisku do przewodu neutralnego (N)? Zacisk Z-0001/A jest wyraźnie oznaczony kolorem żółto-zielonym, co oznacza, że jest dedykowany wyłącznie dla przewodu ochronnego (PE). Stosowanie go do innych przewodów jest niezgodne z normami i może prowadzić do pomyłek w okablowaniu – w takim przypadku zalecamy wybór zacisku w innym kolorze (czarny, niebieski).
