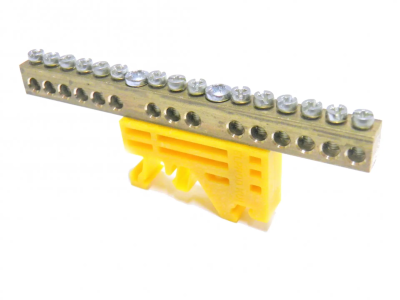

Zacisk ochronny PE na TS35 15-pol. 15x4mm Z-3103z żółty | 84010004 Simet

Opis i Kluczowe Cechy

Zacisk ochronny PE (uziemienie) o symbolu Z-3103z i numerze katalogowym 84010004 przeznaczony jest do montażu na szynie TH35 (TS35). Model 15-polowy w kolorze żółtym zapewnia 15 osobnych punktów przyłączeniowych, co ułatwia prowadzenie i łączenie przewodów ochronnych w rozdzielnicach elektrycznych. Wymiary 15x4mm oznaczają standardową szerokość i wysokość każdego bieguna.

• 15 biegunów: Możliwość podłączenia do 15 niezależnych przewodów ochronnych, co pozwala na elastyczne i bezpieczne prowadzenie instalacji w jednym punkcie.
• Montaż na szynie TH35: Szybki i stabilny zacisk na standardowej szynie DIN 35 mm – kompatybilny z większością rozdzielnic modułowych.
• Kolor żółty: Wyraźne oznaczenie wizualne przewodu ochronnego (PE) zgodne z konwencją barw stosowaną w instalacjach elektrycznych.
• Kompaktowa budowa 15x4mm: Oszczędność miejsca na szynie przy zachowaniu dużej liczby przyłączy – idealny do zatłoczonych rozdzielnic.
• Uniwersalny symbol Z-3103z: Sprawdzony produkt renomowanego producenta, gwarantujący powtarzalną jakość i łatwą identyfikację w magazynie.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami dla aparatury modułowej oraz wymaganiami dotyczącymi zacisków ochronnych. Posiada oznaczenie CE i jest przeznaczony do pracy w systemach ochrony przeciwporażeniowej w instalacjach niskiego napięcia.

Zastosowanie

Zacisk ochronny PE znajduje zastosowanie wszędzie tam, gdzie niezbędne jest bezpieczne połączenie przewodów ochronnych w rozdzielnicach elektrycznych i szafach sterowniczych.

• Łączenie przewodów PE w głównych i podrzędnych rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Punkt centralnego uziemienia w instalacjach z wieloma odbiornikami – wyłączniki, styczniki, gniazda.
• Tworzenie szyny wyrównawczej w systemach ochrony odgromowej i przeciwprzepięciowej.
• Montaż w szafach sterowniczych automatyki przemysłowej jako miejsce przyłączenia ekranów przewodów sygnałowych.

Wskazówki Montażowe

Instalację złącza może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Zacisk przeznaczony jest do montażu na szynie TH35 – należy go nasunąć na szynę i zablokować sprężyną. Przekrój przyłączanych przewodów powinien być dobrany zgodnie z obciążalnością prądową obwodu ochronnego (zalecane max 4 mm² na jeden biegun). Moment dokręcania śrub zaciskowych należy stosować zgodnie z dokumentacją producenta – nie dokręcać na siłę, aby nie uszkodzić korpusu. Po montażu sprawdzić ciągłość połączenia ochronnego.

FAQ

• Czy zacisk posiada oznaczenie kolorem zielono-żółtym? Tak, kolor żółty (często spotykany w praktyce jako żółto-zielony) jest standardowym oznaczeniem przewodu ochronnego PE. Produkt jest w kolorze żółtym, co ułatwia identyfikację w rozdzielnicy.
• Jaki stopień ochrony IP ma ten zacisk? W dostępnych danych nie podano konkretnej wartości IP. Zaciski montowane wewnątrz rozdzielnic najczęściej mają stopień ochrony wynikający z obudowy rozdzielnicy (np. IP20 dla rozdzielnic w pomieszczeniach suchych). Nie należy stosować go w miejscach narażonych bezpośrednio na wilgoć lub kurz bez dodatkowej obudowy.
• Ile przewodów można podłączyć pod jeden biegun? Każdy biegun (1 z 15) przeznaczony jest do podłączenia jednego przewodu o przekroju maksymalnie 4 mm². Aby podłączyć więcej przewodów, należy użyć dodatkowych zacisków łączących lub rozważyć szynę łącznikową (dostępną osobno).
