Zacisk instalacyjny Z 0001 wyk2., żółto-zielony | 46.23 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

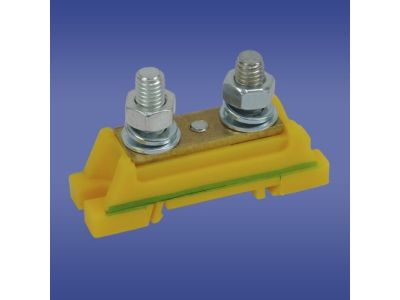

Zacisk instalacyjny Z 0001 wykonanie 2, żółto-zielony (symbol 46.23) to element łączeniowy przeznaczony do przewodów ochronnych PE. Umożliwia podłączenie dwóch przewodów o przekroju do 35 mm² każdy, co zapewnia pewne i trwałe połączenie w instalacjach o znacznym przekroju żył. Zacisk może być montowany zarówno bezpośrednio do podłoża, jak i na szynie TH35 (DIN), co daje elastyczność w aranżacji rozdzielnic i puszek przyłączeniowych. Konstrukcja przystosowana do przewodów zakończonych końcówkami oczkowymi gwarantuje stabilny kontakt mechaniczny.

• Przekrój 2 × 35 mm²: umożliwia podłączenie dwóch przewodów o dużym przekroju, co jest szczególnie przydatne w obwodach ochronnych PE oraz przy łączeniu szyn wyrównawczych.
• Żółto-zielone oznaczenie: jednoznacznie identyfikuje przeznaczenie do przewodu ochronnego (PE) zgodnie z przyjętymi standardami kolorystycznymi, co ułatwia identyfikację podczas montażu i serwisu.
• Montaż na szynie TH35 lub do podłoża: elastyczność instalacji – można zastosować w rozdzielnicy modułowej na szynie DIN lub przymocować bezpośrednio do ściany/płyty montażowej za pomocą otworów montażowych.
• Przystosowany do końcówek oczkowych: dedykowana konstrukcja zapewnia pewne i powtarzalne połączenie śrubowe, minimalizujące ryzyko poluzowania pod wpływem drgań czy wahań temperatury.

Zgodność z Normami

Zacisk instalacyjny Z 0001 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz standardem DIN. Produkt posiada oznakowanie CE, potwierdzające spełnienie wymogów dyrektyw unijnych. Należy stosować go w instalacjach wykonanych zgodnie z wymaganiami normami IEC/EN 60364 (instalacje elektryczne niskiego napięcia).

Zastosowanie

Zacisk żółto-zielony Z 0001 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, przewidywalne połączenie przewodów ochronnych lub wyrównawczych. Sprawdza się w instalacjach przemysłowych, budynkach użyteczności publicznej oraz domowych rozdzielnicach.

• Łączenie przewodów ochronnych PE w rozdzielnicach głównych i podrozdzielnicach.
• Połączenia szyn wyrównawczych i uziemiających w systemach ochrony przeciwporażeniowej.
• Montaż w puszkach przyłączeniowych, gdzie wymagane jest niezawodne połączenie dwóch przewodów o dużym przekroju.
• Instalacje fotowoltaiczne i systemy uziomowe – jako element łączeniowy w obwodach ochronnych.

Wskazówki Montażowe

Montaż zacisku instalacyjnego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP oraz odpowiednie kwalifikacje w zakresie instalacji elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Zacisk można mocować na szynie TH35 (DIN) lub bezpośrednio do podłoża za pomocą wkrętów. Moment dokręcania śrub zaciskowych należy dobierać zgodnie z danymi producenta – typowy zakres podany jest w dokumentacji technicznej. Przekrój podłączanych przewodów (2 × 35 mm²) oraz ich obciążalność prądową należy dobrać do wymagań konkretnego obwodu.

FAQ

• Dlaczego zacisk jest żółto-zielony? Kolorystyka żółto-zielona jest międzynarodowo przyjętym oznaczeniem przewodów ochronnych (PE). Zacisk o tym kolorze jednoznacznie wskazuje na jego przeznaczenie do połączeń ochronnych, co ułatwia montaż i identyfikację w instalacji.
• Czy mogę go zamontować na standardowej szynie DIN? Tak, zacisk jest przystosowany do montażu na szynie TH35 (35 mm), która odpowiada standardowej szynie DIN stosowanej w rozdzielnicach modułowych. Może być także montowany do podłoża za pomocą otworów montażowych.
• Jakie końcówki przewodów są zalecane? Producent przewiduje stosowanie przewodów zakończonych końcówkami oczkowymi. Zapewnia to optymalny docisk i trwałość połączenia. Nie zaleca się stosowania przewodów bez końcówek ani końcówek tulejkowych.
