Zacisk instalacyjny Z – 0001/B, 1x 25 mm², 8 x10 mm² żółto-zielony | 46.33 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

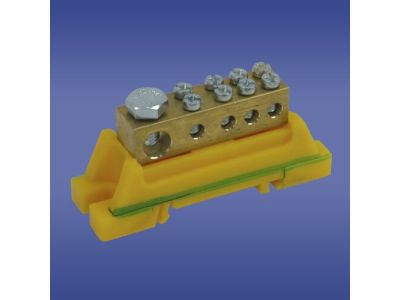

Zacisk instalacyjny Z-0001/B (indeks 46.33) w kolorze żółto-zielonym to element do przyłączania przewodów ochronnych w rozdzielnicach i szafach sterowniczych. Posiada jeden zacisk dla przewodu o przekroju do 25 mm² oraz osiem zacisków dla przewodów do 10 mm², co pozwala na elastyczne łączenie różnych przekrojów w jednym punkcie. Mocowanie na szynę TH35 lub bezpośrednio do podłoża zapewnia uniwersalność montażu.

• 1 zacisk 25 mm² + 8 zacisków 10 mm²: umożliwia podłączenie jednego przewodu głównego o dużym przekroju oraz wielu przewodów odbiorczych – idealne rozwiązanie dla centralnych punktów uziemienia i połączeń wyrównawczych.
• Kolor żółto-zielony: jednoznaczna identyfikacja zacisku przeznaczonego do przewodów ochronnych (PE), zgodnie z przyjętymi konwencjami oznaczania instalacji elektrycznych.
• Mocowanie na szynę TH35 oraz do podłoża: wszechstronność montażu – można go zamocować w standardowej rozdzielnicy lub bezpośrednio na konstrukcji wsporczej.
• Przystosowany do przewodów z końcówkami oczkowymi: zapewnia pewne i trwałe połączenie śrubowe, minimalizując ryzyko poluzowania podczas eksploatacji.
• Kompaktowa konstrukcja: oszczędność miejsca w rozdzielnicy przy jednoczesnym zachowaniu dużej liczby przyłączy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dla osprzętu instalacyjnego oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z ogólnymi zasadami sztuki elektrycznej.

Zastosowanie

Zacisk Z-0001/B znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i uporządkowane przyłączanie przewodów ochronnych lub połączeń wyrównawczych.

• W rozdzielnicach elektrycznych jako listwa zaciskowa dla przewodu PE (ochronnego).
• W szafach sterowniczych i automatyce przemysłowej do łączenia uziemień urządzeń i osprzętu.
• W instalacjach budynkowych (mieszkalnych, biurowych, przemysłowych) do tworzenia punktów rozdziału przewodów ochronnych.
• Jako element systemów połączeń wyrównawczych w pomieszczeniach o podwyższonym ryzyku (np. łazienki, warsztaty).

Wskazówki Montażowe

Montaż zacisku instalacyjnego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Zacisk można montować na szynie TH35 (DIN) poprzez zatrzaśnięcie lub przykręcić go do podłoża za pomocą otworów montażowych. Przewody należy przygotować z końcówkami oczkowymi odpowiednimi do przekroju żyły, a następnie dokręcać śruby momentem zgodnym z dokumentacją producenta. Przekrój przewodów i obciążalność prądowa muszą być dobrane do warunków instalacji.

FAQ

• Czy do zacisku można podłączać przewody bez końcówek oczkowych? Producent przewiduje stosowanie przewodów zakończonych końcówkami oczkowymi – tylko wtedy połączenie śrubowe zapewnia wymaganą wytrzymałość mechaniczną i niski opór przejścia.
• Jaki stopień ochrony ma ten zacisk? Producent nie podaje stopnia ochrony IP dla samego zacisku. Po zamontowaniu w rozdzielnicy o odpowiedniej klasie szczelności (np. IP3X lub wyższej) zacisk znajduje się w chronionym wnętrzu i nie wymaga dodatkowej obudowy.
• Czy można go montować na szynie DIN innego typu niż TH35? Standardowa szyna montażowa dla aparatury modułowej to TH35 (35 mm szerokości). Inne profile szyn (np. TS15, TS32) nie są kompatybilne – zalecamy stosowanie wyłącznie szyny TH35.
