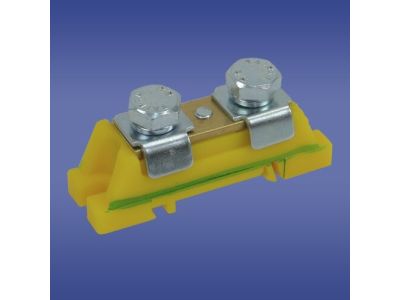

Zacisk instalacyjny Z 0001/A, żółto-zielony | 46.13 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Zacisk instalacyjny Z 0001/A w kolorze żółto-zielonym (symbol 46.13) przeznaczony jest do łączenia i rozdzielania przewodów elektrycznych w instalacjach elektroenergetycznych. Umożliwia bezpieczne prowadzenie przewodów ochronnych PE w rozdzielnicach, szafach sterowniczych i puszkach instalacyjnych. Dzięki przekrojowi 2×35 mm² pozwala na obsługę przewodów o znacznym przekroju, co zapewnia pewne i trwałe połączenie.

• Przekrój 2×35 mm²: Umożliwia podłączenie przewodów o dużym przekroju, stosowanych w obwodach ochronnych i zasilających, zapewniając niską rezystancję połączenia.
• Kolor żółto-zielony: Zgodny z międzynarodowym oznaczeniem przewodów ochronnych PE, ułatwia szybką identyfikację przeznaczenia zacisku podczas montażu i serwisu.
• Montaż na szynie TS 35 lub podłożu: Elastyczność instalacji – zacisk można zamocować zarówno na standardowej szynie DIN, jak i bezpośrednio do podłoża za pomocą otworów montażowych, co pozwala dopasować go do różnych konfiguracji rozdzielnic.
• Konstrukcja do łączenia i rozdzielania: Umożliwia tworzenie punktów rozgałęźnych w obwodach, co upraszcza prowadzenie przewodów i zwiększa czytelność instalacji.
• Zastosowanie w rozdzielnicach i szafach sterowniczych: Przeznaczony do pracy w miejscach o ograniczonej przestrzeni, gdzie wymagane jest niezawodne połączenie przewodów ochronnych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących osprzętu instalacyjnego oraz posiada oznaczenie CE. Kolorystyka żółto-zielona jest zgodna z międzynarodowymi normami identyfikacji przewodów ochronnych.

Zastosowanie

Zacisk Z 0001/A znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i trwałe połączenie przewodów ochronnych lub roboczych. Sprawdza się w tradycyjnych oraz modułowych systemach rozdzielczych.

• Łączenie i rozdzielanie przewodów ochronnych PE w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów połączeniowych w szafach sterowniczych i puszkach instalacyjnych.
• Montaż w instalacjach elektroenergetycznych budynków mieszkalnych, komercyjnych i przemysłowych.
• Wykorzystanie jako zacisk rozgałęźny w obwodach uziemiających i wyrównawczych.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Zacisk można mocować na szynie TH35 (TS 35) lub bezpośrednio do podłoża. Dokręcaj śruby zgodnie z momentem podanym w dokumentacji producenta. Przekrój podłączanych przewodów nie może przekraczać 2×35 mm². Używaj przewodów dostosowanych do prądu obciążenia i temperatury pracy.

FAQ

• Dlaczego zacisk jest żółto-zielony? Kolor żółto-zielony oznacza, że zacisk przeznaczony jest do łączenia przewodów ochronnych PE (uziemienia). Zapewnia to jednoznaczną identyfikację i zgodność z normami.
• Jaki maksymalny przekrój przewodu mogę podłączyć? Zacisk jest przystosowany do przewodów o przekroju do 2×35 mm². Nie należy przekraczać tej wartości, aby zapewnić prawidłowy docisk i niską rezystancję połączenia.
• Czy mogę zamontować zacisk bezpośrednio na szynie DIN? Tak, zacisk Z 0001/A można montować na standardowej szynie TS 35 (TH35). Istnieje również możliwość przymocowania go do podłoża za pomocą otworów montażowych.
