Zacisk dystrybucyjny PHLAK 3522BL 1-fazowy 35/25mm2, 2/2, 400V nieb. 055054 | 05104605 PROTEC.class

Opis i Kluczowe Cechy

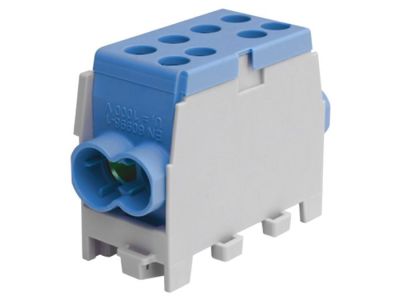

Zacisk dystrybucyjny PHLAK 3522BL marki PROTEC to profesjonalne rozwiązanie przeznaczone do efektywnego rozdziału energii w rozdzielnicach elektrycznych. Ten 1-biegunowy moduł w kolorze niebieskim został zaprojektowany z myślą o maksymalnej niezawodności i bezpieczeństwie instalacji. Wyposażony w dwa wejścia dla przewodów o przekroju do 25 mm² oraz dwa wyjścia obsługujące przewody do 16 mm², pozwala na elastyczne zarządzanie okablowaniem. Korpus wykonany z wysokiej jakości poliamidu jest bezhalogenowy, co minimalizuje ryzyko emisji toksycznych gazów w przypadku pożaru.

• Wysoka obciążalność: Przystosowany do pracy przy napięciu znamionowym 400 V AC, z maksymalnym dopuszczalnym napięciem izolacji do 1000 V.
• Solidne materiały: Zaciski wykonane z mosiądzu ocynkowanego oraz śruby ze stali ocynkowanej gwarantują doskonałą przewodność i odporność na korozję.
• Ergonomia: Zaokrąglone narożniki obudowy oraz kompaktowa konstrukcja ułatwiają montaż w ciasnych przestrzeniach rozdzielnic.
• Stopień ochrony IP20: Zapewnia bezpieczną eksploatację i ochronę przed przypadkowym dotknięciem części czynnych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania branżowe, co potwierdza certyfikat VDE. Zaciski rozgałęźne przewodu głównego są zgodne z normą VDE 0603-2, a materiały łączące obwody spełniają wytyczne VDE 0613, część 1 oraz normę europejską EN 60998-1. Konstrukcja jest w pełni przystosowana do montażu na standardowej szynie montażowej 35 mm zgodnie z normami EN 50022 oraz EN 60715, co czyni go uniwersalnym komponentem w nowoczesnej elektrotechnice.

Zastosowanie

Zacisk PHLAK 3522BL znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz przemysłowym. Jest idealnym rozwiązaniem do tworzenia punktów rozdziału potencjału w szafach sterowniczych i rozdzielnicach głównych. Dzięki możliwości łączenia w szereg, inżynierowie i elektroinstalatorzy mogą tworzyć rozbudowane bloki dystrybucyjne dostosowane do specyficznych potrzeb obiektu. Możliwość montażu zarówno w pionie, jak i w poziomie, znacząco zwiększa swobodę projektowania układów zasilających.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych i bezpieczeństwa:

• Montaż na szynie: Zatrzaśnij zacisk na szynie DIN 35 mm (TS35).
• Przygotowanie przewodów: Należy odizolować końcówki przewodów na długości dokładnie 25 mm, aby zapewnić pełny styk wewnątrz komory zaciskowej.
• Moment dokręcania: Dla wejść (przekrój 10-35 mm²) należy zastosować moment dokręcania 3,5 Nm. Dla wyjść (przekrój 1,5-25 mm²) wymagany moment to 2,5 Nm.
• Narzędzia: Do dokręcania śrub stalowych ocynkowanych należy używać wkrętaka Pozidriv Z2, co zapobiega uszkodzeniu gniazd śrub.

FAQ

• Czy zacisk można stosować z linkami? Tak, zacisk jest przystosowany zarówno do przewodów typu drut, jak i linka. W przypadku linki zaleca się stosowanie odpowiednich tulejek zaciskowych.
• Jakie jest maksymalne napięcie pracy? Standardowe napięcie pracy to 400 V AC, jednak izolacja wytrzymuje napięcie do 1000 V.
• Czy produkt jest bezpieczny dla środowiska? Tak, obudowa wykonana z poliamidu jest bezhalogenowa, co jest standardem w nowoczesnych, bezpiecznych instalacjach budynkowych.
