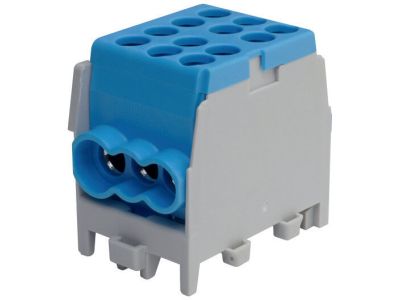

Zacisk dystrybucyjny PHLAK 2524BL 1-fazowy 25/16mm2, 2/4, 400V nieb. 055049 | 05104600 PROTEC.class

Alternatywny kod produktu: 055049

Opis i Kluczowe Cechy

Zacisk dystrybucyjny PHLAK 2524BL (symbol 05104600) to 1-biegunowy element do rozgałęziania przewodów w rozdzielnicach. Umożliwia bezpieczne łączenie dwóch wejść przewodu głównego o przekroju do 25 mm² z czterema wyjściami odgałęźnymi do 16 mm². Przystosowany do napięcia znamionowego 400 V AC i maksymalnego dopuszczalnego 1000 V. Montowany na szynie TH35 zgodnie z normami EN 50022 / EN 60715. Produkt posiada certyfikat VDE.

• Napięcie znamionowe 400 V AC (max 1000 V): Wszechstronność zastosowań w instalacjach niskiego napięcia – zarówno w obwodach standardowych, jak i przy wyższych wymaganiach izolacji.
• 2 wejścia do 25 mm² i 4 wyjścia do 16 mm²: Elastyczne rozgałęzianie – jeden zacisk obsługuje do dwóch przewodów głównych i czterech odbiorczych, redukując liczbę połączeń w szafie.
• Mosiądz ocynkowany (zaciski) i stal ocynkowana (śruby): Wysoka odporność na korozję oraz doskonałe przewodnictwo elektryczne zapewniające trwałość i niską rezystancję przejścia.
• Obudowa z poliamidu, bezhalogenowa: W przypadku pożaru nie wydziela toksycznych ani korozyjnych gazów – podnosi bezpieczeństwo pożarowe instalacji.
• Stopień ochrony IP20, montaż na szynie TH35: Bezpieczna praca w suchych pomieszczeniach w rozdzielnicach; łatwy i szybki montaż bez narzędzi.

Zgodność z Normami

Zacisk dystrybucyjny spełnia wymagania VDE 0603-2, VDE 0613 część 1 oraz EN 60998-1. Posiada certyfikat VDE. Przystosowany do montażu na szynie 35 mm zgodnej z EN 50022 / EN 60715 (wg VDE 0603). Produkt oznaczony znakiem CE.

Zastosowanie

Zacisk dystrybucyjny PHLAK 2524BL stosowany jest w rozdzielnicach elektrycznych do bezpiecznego i uporządkowanego rozgałęziania przewodów zasilających. Dzięki możliwości łączenia w szereg nadaje się do tworzenia rozbudowanych szyn zasilających.

• Rozgałęzianie przewodu głównego (5–25 mm²) na kilka obwodów odbiorczych (1,5–16 mm²) w rozdzielnicach mieszkaniowych i przemysłowych.
• Zasilanie styczników, przekaźników, wyłączników nadprądowych i różnicowoprądowych – dystrybucja fazy L do wielu aparatów modułowych.
• Tworzenie ciągów połączeń szeregowych między zaciskami – wydajna realizacja magistrali zasilającej bez dodatkowych mostków.
• Automatyka budynkowa – zasilanie central wentylacyjnych, oświetlenia awaryjnego, systemów KNX/BACnet w szafach sterowniczych.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie. Zacisk montować na szynie TH35 (35 mm) w poziomie lub pionie. Długość odizolowania przewodu: 16 mm. Moment dokręcania śrub: dla wejść (25 mm²) – 2,5 Nm, dla wyjść (16 mm²) – 2 Nm, stosować wkrętak Pozidriv Z2. Przekrój przewodów dobrać zgodnie z normami i obciążalnością. Nie przekraczać maksymalnego napięcia 1000 V.

FAQ

• Czy zacisk jest podświetlany lub posiada wskaźnik LED? Nie, zacisk dystrybucyjny PHLAK 2524BL nie ma opcji podświetlenia ani sygnalizacji – jest to pasywny element rozgałęźny.
• Jaki stopień ochrony posiada zacisk? Stopień ochrony IP20 – przeznaczony do instalacji w suchych pomieszczeniach wewnątrz rozdzielnic o wyższym IP (np. IP40, IP55).
• Czy można łączyć zaciski w szereg, aby uzyskać więcej odgałęzień? Tak, konstrukcja umożliwia łączenie w szereg – dwa wejścia można wykorzystać do połączenia kaskadowego, a cztery wyjścia do odbiorów.
