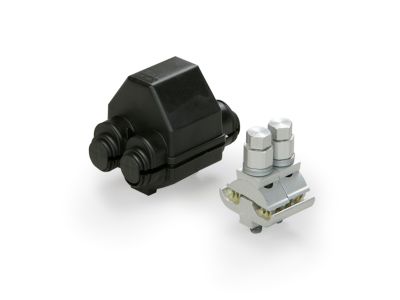

Zacisk dwustronnie przebijający izolację SLW25.22 z pokrywą izolacyjną SP16 ze śrubami z łbem zrywa | SLW25.22 Ensto

Opis i Kluczowe Cechy

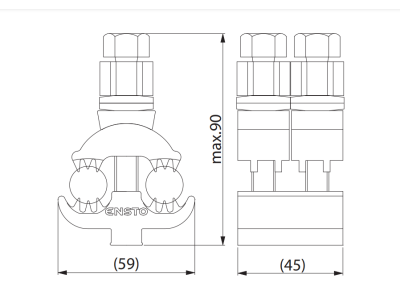

Zacisk dwustronnie przebijający izolację SLW25.22 marki ENSTO to zaawansowane rozwiązanie technologiczne zaprojektowane do wykonywania odgałęzień w elektroenergetycznych liniach napowietrznych typu PAS (Przewody w Osłonie Półizolacyjnej). Kluczową cechą tego komponentu jest możliwość wykonania połączenia bez konieczności usuwania izolacji z przewodów, co znacząco skraca czas prac montażowych i minimalizuje ryzyko uszkodzenia żyły roboczej. Zacisk charakteryzuje się pełną wodoodpornością, którą uzyskano dzięki fabrycznemu wypełnieniu szczęk kontaktowych specjalistyczną pastą silikonową. Pasta ta nie tylko uszczelnia miejsce styku przed wilgocią, ale również zapobiega procesom utleniania aluminium. Urządzenie wyposażone jest w śruby dociskowe z nasadkami z łbem zrywalnym, co gwarantuje uzyskanie optymalnego momentu dokręcania bez konieczności użycia klucza dynamometrycznego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami obowiązującymi w energetyce zawodowej. Konstrukcja zacisku SLW25.22 zapewnia trwałość mechaniczną oraz stabilność elektryczną połączenia w trudnych warunkach atmosferycznych. Zastosowanie wysokiej jakości materiałów izolacyjnych oraz odpornych na korozję stopów aluminium sprawia, że osprzęt spełnia wymagania dotyczące bezpieczeństwa eksploatacji napowietrznych linii średniego napięcia. Dołączona pokrywa izolacyjna SP16 stanowi integralną część systemu ochrony, zapewniając odpowiedni poziom izolacji zewnętrznej całego węzła połączeniowego.

Zastosowanie

Zacisk SLW25.22 znajduje szerokie zastosowanie w budowie i modernizacji sieci elektroenergetycznych, w szczególności:

• Wykonywanie odgałęzień linii PAS od głównej linii PAS w systemach średniego napięcia.
• Prace pod napięciem (z zachowaniem odpowiednich procedur bezpieczeństwa) dzięki technologii przebijania izolacji.
• Budowa przyłączy w miejscach o podwyższonej wilgotności, gdzie wymagana jest szczelność połączenia.
• Systemy wymagające szybkiego i niezawodnego montażu bez użycia specjalistycznych narzędzi pomiarowych do kontroli siły docisku.

Wskazówki Montażowe

Prawidłowy montaż zacisku SLW25.22 jest kluczowy dla zapewnienia długowieczności połączenia. Należy postępować zgodnie z poniższymi wytycznymi:

• Przed montażem należy upewnić się, że przewody są czyste i wolne od zanieczyszczeń mechanicznych.
• Zacisk należy umieścić na przewodzie głównym i odgałęźnym bez zdejmowania z nich izolacji.
• Dokręcanie śrub należy prowadzić do momentu zerwania się łbów zrywalnych, co sygnalizuje osiągnięcie właściwej siły docisku styków do żyły przewodu.
• Po zakończeniu montażu mechanicznego, cały zacisk musi zostać osłonięty dedykowaną pokrywą izolacyjną SP16, która znajduje się w zestawie.
• Należy unikać ponownego użycia raz zerwanych śrub – system zrywalny jest jednorazowy w celu zapewnienia najwyższej jakości styku.

FAQ

• Czy do montażu zacisku SLW25.22 potrzebuję klucza dynamometrycznego? Nie, zacisk wyposażony jest w śruby z łbem zrywalnym, które automatycznie kalibrują siłę docisku w momencie zerwania nasadki.
• Czy muszę dokupić pokrywę izolacyjną osobno? Nie, w przypadku modelu SLW25.22 pokrywa izolacyjna SP16 wchodzi w skład dostawy i jest niezbędna do poprawnego zabezpieczenia połączenia.
• Czy zacisk jest odporny na korozję? Tak, szczęki są wypełnione pastą silikonową, a materiały użyte do produkcji są odporne na warunki atmosferyczne i korozję elektrochemiczną.
• Czy można stosować ten zacisk do przewodów gołych? Zacisk SLW25.22 jest dedykowany do systemów PAS (przewodów w osłonie), gdzie wymagane jest przebicie izolacji.
