Zacisk dodatkowy do płaskownika Cu 10x3mm podłączenie 1,5-16mm2 AK16 | 079336 Eaton

Alternatywny kod produktu: AK16

Opis i Kluczowe Cechy

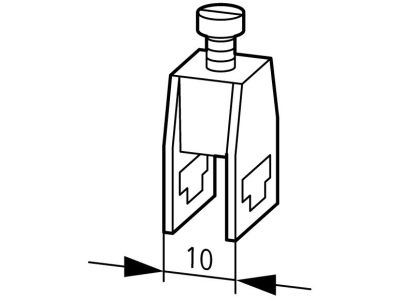

Zacisk dodatkowy AK16 producenta Hager (symbol 079336) przeznaczony jest do rozszerzania punktów przyłączeniowych na płaskowniku miedzianym o wymiarach 10×3 mm. Umożliwia podłączenie przewodów o przekroju od 1,5 do 16 mm² (dla przewodów linkowych re i drutowych rm) oraz od 0,75 do 16 mm² (dla przewodów cienkodrutowych rf). Dzięki temu zapewnia elastyczność w doborze przewodów i umożliwia bezpieczne przyłączanie nowych obwodów bez konieczności wymiany szyny zbiorczej.

• Przeznaczenie: Zacisk do płaskownika Cu 10×3 mm – idealne dopasowanie do standardowych szyn zbiorczych i płaskowników miedzianych.
• Zakres podłączenia przewodów: re/rm 1,5–16 mm² oraz rf 0,75–16 mm² – umożliwia pracę z różnymi typami żył (linka, drut, cienki drut) bez konieczności stosowania dodatkowych przejściówek.
• Kompatybilność systemowa: Przeznaczony do współpracy z systemem L-KL-R – rozszerza możliwości przyłączeniowe w istniejących rozdzielnicach.
• Bezpieczeństwo montażu: Konstrukcja zapewnia pewne mocowanie przewodu i niską rezystancję przejścia – kluczowe dla zachowania stabilności termicznej połączenia przy pełnym obciążeniu prądowym.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Wszelkie prace instalacyjne należy wykonywać zgodnie z obowiązującymi przepisami i normami (m.in. PN-IEC 60364).

Zastosowanie

Zacisk dodatkowy AK16 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie konieczne jest rozbudowanie liczby przyłączy do płaskownika miedzianego. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach.

• Rozbudowa rozdzielnic – dodawanie nowych obwodów odbiorczych bez demontażu istniejącej szyny zbiorczej.
• Przyłączanie przewodów o różnych konstrukcjach (linka, drut, cienki drut) – jedna listwa zaciskowa obsługuje szeroki zakres przekrojów.
• Prace serwisowe i modernizacyjne – szybkie dołączenie dodatkowych odbiorów np. oświetlenia, gniazd wtyczkowych czy urządzeń sterowania.
• Zastosowanie w systemach szyn zbiorczych L-KL-R – zapewnia spójność z dedykowanym systemem przyłączeniowym.

Wskazówki Montażowe

Montaż zacisku może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Zacisk przeznaczony jest do mocowania na płaskowniku miedzianym o wymiarach 10×3 mm. Przekrój przewodów należy dobrać odpowiednio do prądu obciążenia. Dokręcanie śrub wykonać momentem zalecanym przez producenta (szczegółowe wartości w dokumentacji technicznej). Po zamontowaniu sprawdzić poprawność połączenia – brak luzów i pewne osadzenie przewodu w zacisku.

FAQ

• Czy zacisk AK16 obsługuje przewody linkowe i drutowe? Tak. Dla przewodów typu re (linka) i rm (drut) zakres podłączenia wynosi 1,5–16 mm², a dla przewodów rf (cienki drut) od 0,75 do 16 mm².
• Jaki stopień ochrony ma zacisk? Producent nie podaje konkretnej wartości IP. Standardowo zaciski montowane wewnątrz rozdzielnic pracują w środowisku o minimalnym stopniu ochrony, jaki zapewnia obudowa rozdzielnicy. Szczegóły należy zweryfikować w karcie katalogowej produktu.
• Czy mogę stosować zacisk z płaskownikiem aluminiowym? Nie. Zacisk jest przeznaczony wyłącznie do płaskownika miedzianego o wymiarach 10×3 mm. Stosowanie z innym materiałem może prowadzić do nieprawidłowego kontaktu elektrycznego i przegrzania.
