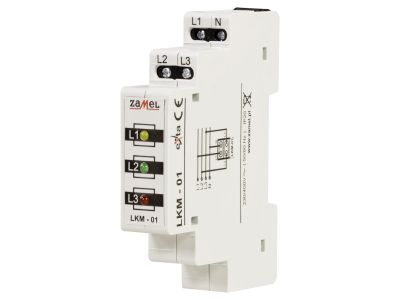

Wzkaźnik zasilania 230V/400V LED, LKM-01-40 | EXT10000039 Zamel

Opis i Kluczowe Cechy

Wskaźnik zasilania LKM-01-40 marki Zamel to zaawansowane urządzenie modułowe, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Służy do optycznej sygnalizacji obecności napięcia w sieciach trójfazowych oraz jednofazowych. Znamionowe napięcie pracy wynoszące 230/400 V AC pozwala na precyzyjne monitorowanie stanu zasilania w rozdzielnicach przemysłowych i domowych. Zastosowanie energooszczędnych diod elektroluminescencyjnych (LED) o wysokiej luminancji gwarantuje doskonałą widoczność stanu faz nawet w trudnych warunkach oświetleniowych panujących wewnątrz szaf sterowniczych. Urządzenie charakteryzuje się wyjątkowo niskim poborem mocy, co minimalizuje straty energii w trakcie ciągłej eksploatacji. Obudowa o szerokości jednego modułu (17,5 mm) umożliwia optymalne zagospodarowanie miejsca na standardowej szynie DIN, co jest kluczowe przy projektowaniu rozbudowanych układów automatyki.

• Trzy niezależne diody LED sygnalizujące obecność poszczególnych faz L1, L2, L3.
• Wysoka trwałość elementów świecących szacowana na ponad 100 000 godzin ciągłej pracy.
• Kompaktowa konstrukcja modułowa zgodna ze standardem TH35.
• Solidne zaciski śrubowe zapewniające pewne połączenie elektryczne przewodów o przekroju do 2,5 mm².

Zgodność z Normami

Wskaźnik LKM-01-40 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Urządzenie spełnia wymagania dyrektyw dotyczących aparatury niskiego napięcia (LVD) oraz kompatybilności elektromagnetycznej (EMC). Stopień ochrony obudowy IP20 gwarantuje bezpieczne użytkowanie wewnątrz rozdzielnic, chroniąc operatora przed bezpośrednim kontaktem z częściami czynnymi pod napięciem. Produkt przeszedł rygorystyczne testy jakościowe, co potwierdza jego niezawodność w profesjonalnych instalacjach budynkowych i przemysłowych.

Zastosowanie

Urządzenie znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych oraz rozdzielnic głównych. Jest niezbędnym elementem w systemach, gdzie wymagana jest natychmiastowa wizualna weryfikacja poprawności zasilania. Wskaźnik LKM-01-40 idealnie sprawdza się w monitorowaniu zasilania maszyn produkcyjnych, układów wentylacji, a także w instalacjach domowych do kontroli pracy odbiorników trójfazowych, takich jak pompy ciepła czy kotły elektryczne. Dzięki niemu elektryk lub konserwator może w ułamku sekundy zdiagnozować zanik jednej z faz, co zapobiega awariom urządzeń wrażliwych na asymetrię napięcia.

Wskazówki Montażowe

Montaż wskaźnika LKM-01-40 powinien być przeprowadzony przez osobę posiadającą odpowiednie uprawnienia SEP. Urządzenie należy zatrzasnąć na standardowej szynie montażowej TH35 (DIN). Przed rozpoczęciem prac instalacyjnych należy bezwzględnie upewnić się, że zasilanie w obwodzie jest odłączone. Przewody fazowe oraz przewód neutralny (N) należy odizolować na długość ok. 7-8 mm, a następnie umieścić w zaciskach śrubowych. Zaleca się stosowanie odpowiedniego momentu dokręcania, aby zapewnić trwały styk i uniknąć przegrzewania się połączeń. Przekrój znamionowy przewodów przyłączeniowych powinien być dobrany zgodnie z projektem instalacji, przy czym zaciski urządzenia obsługują standardowe przewody typu drut lub linka z tulejką.

FAQ

• Czy wskaźnik LKM-01-40 wymaga dodatkowego zabezpieczenia? Zaleca się, aby urządzenie było podłączone za odpowiednim zabezpieczeniem nadmiarowoprądowym, dobranym zgodnie z przekrojem przewodów zasilających wskaźnik.
• Czy diody LED można wymienić w przypadku awarii? Diody LED są zintegrowane z układem elektronicznym i nie podlegają wymianie, jednak ich żywotność jest na tyle wysoka, że urządzenie zazwyczaj bezawaryjnie pracuje przez cały okres eksploatacji rozdzielnicy.
• Czy urządzenie działa bez podłączonego przewodu neutralnego? Do poprawnego działania sygnalizacji optycznej niezbędne jest podłączenie przewodu neutralnego (N) do odpowiedniego zacisku urządzenia.
