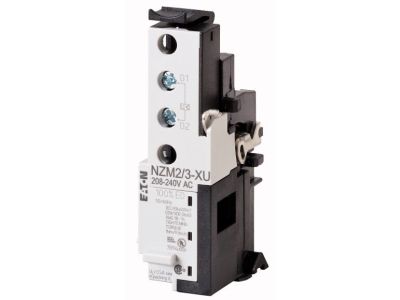

Wyzwalacz zanikowy do NZM2/3, 208-240VAC, NZM2/3-XU208-240AC | 259499 Eaton

Opis i Kluczowe Cechy

Wyzwalacz zanikowy o numerze katalogowym 259499 to zaawansowany komponent automatyki przemysłowej dedykowany do współpracy z wyłącznikami kompaktowymi serii NZM2 oraz NZM3 marki EATON. Urządzenie zostało zaprojektowane z myślą o pracy w szerokim zakresie napięcia sterującego od 208 V AC do 240 V AC, co czyni go rozwiązaniem uniwersalnym w systemach zasilania prądem przemiennym. Głównym zadaniem wyzwalacza jest monitorowanie poziomu napięcia w obwodzie i wymuszenie natychmiastowego otwarcia styków wyłącznika głównego w przypadku spadku napięcia poniżej wartości krytycznej (zazwyczaj między 35% a 70% napięcia znamionowego Un). Dzięki modułowej konstrukcji, integracja z aparatami NZM jest szybka i nie wymaga specjalistycznych narzędzi, co znacząco skraca czas przestojów serwisowych.

• Kompatybilność: Przeznaczony do jednostek NZM2(-4), N(S)2(-4), NZM3(-4) oraz N(S)3(-4).
• Napięcie znamionowe: Zakres 208-240VAC pozwala na stabilną pracę w standardowych sieciach przemysłowych.
• Bezpieczeństwo: Gwarantuje skuteczne odłączenie odbiorników przy zaniku fazy lub spadku napięcia, chroniąc silniki i urządzenia przed uszkodzeniem.
• Modułowość: Łatwy montaż zatrzaskowy wewnątrz obudowy wyłącznika.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co jest kluczowe dla urządzeń przeznaczonych na rynki globalne. Wyzwalacz NZM2/3-XU208-240AC jest zgodny z normą IEC/EN 60947, która definiuje standardy dla aparatury niskonapięciowej. Posiada również certyfikację UL/CSA, co umożliwia jego stosowanie w maszynach eksportowanych do Ameryki Północnej. Stopień ochrony oraz parametry izolacji są ściśle dopasowane do wymagań stawianych osprzętowi montowanemu wewnątrz rozdzielnic przemysłowych, zapewniając długotrwałą i bezawaryjną eksploatację.

Zastosowanie

Wyzwalacz zanikowy znajduje szerokie zastosowanie w sektorze B2B, szczególnie w układach sterowania napędami oraz w głównych rozdzielnicach zasilających. Jest niezbędnym elementem w systemach bezpieczeństwa E-Stop (wyłączenie awaryjne), gdzie wymagane jest samoczynne rozłączenie obwodu po zaniku zasilania sterującego. Idealnie sprawdza się w:

• Zakładach produkcyjnych do zabezpieczania linii technologicznych.
• Budownictwie komercyjnym w systemach przeciwpożarowych i oddymiania.
• Układach SZR (Samoczynne Załączanie Rezerwy) jako element kontrolujący obecność napięcia podstawowego.
• Zabezpieczaniu silników elektrycznych przed pracą przy zbyt niskim napięciu, co mogłoby prowadzić do ich przegrzania.

Wskazówki Montażowe

Instalacja wyzwalacza NZM2/3-XU208-240AC powinna być przeprowadzona przez wykwalifikowany personel elektrotechniczny. Przed przystąpieniem do prac należy upewnić się, że wyłącznik główny jest w pozycji otwartej (OFF) i odizolowany od źródła zasilania. Wyzwalacz montuje się w dedykowanym gnieździe wewnątrz obudowy wyłącznika NZM. Należy zwrócić szczególną uwagę na prawidłowe ułożenie przewodów pomocniczych, aby nie kolidowały one z mechanizmem napędowym wyłącznika. Po zamontowaniu zaleca się wykonanie testu mechanicznego oraz elektrycznego, sprawdzając czy wyłącznik reaguje poprawnie na podanie i odcięcie napięcia sterującego na zaciski wyzwalacza.

FAQ

• Czy wyzwalacz można zamontować w wyłączniku NZM1? Nie, ten konkretny model (259499) jest dedykowany wyłącznie do serii NZM2 i NZM3. Dla serii NZM1 należy dobrać odpowiedni wyzwalacz z grupy akcesoriów NZM1.
• Jaka jest różnica między wyzwalaczem wzrostowym a zanikowym? Wyzwalacz wzrostowy powoduje wyłączenie po podaniu napięcia, natomiast wyzwalacz zanikowy (taki jak ten) trzyma wyłącznik w stanie zamkniętym tylko przy obecności napięcia – jego zanik powoduje natychmiastowe zadziałanie.
• Czy urządzenie wymaga zewnętrznego zasilacza? Wyzwalacz pracuje na napięciu 208-240V AC, więc może być zasilany bezpośrednio z sieci przemysłowej lub obwodu sterowania o takim potencjale.
