Wyzwalacz wzrostowy z przewodami MX 110-130V AC/DC do NSXm Compact NSX | LV426863 Schneider Electric

Opis i Kluczowe Cechy

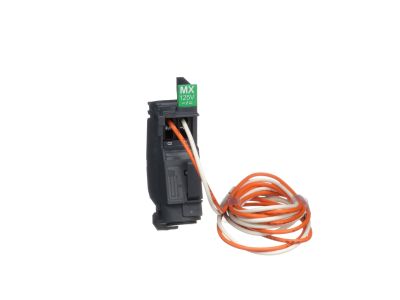

Symbol LV426863 to wyzwalacz wzrostowy (MX) z przewodami, przeznaczony do wyłączników serii NSXm oraz Compact NSX. Urządzenie umożliwia zdalne wyłączenie wyłącznika za pomocą sygnału napięciowego 110–130 V AC/DC, co zwiększa bezpieczeństwo i elastyczność sterowania w instalacjach przemysłowych i komercyjnych.

• Napięcie sterowania 110–130 V AC/DC: Uniwersalne zasilanie pozwala na stosowanie zarówno w obwodach prądu przemiennego, jak i stałego bez potrzeby dodatkowego dopasowania.
• Gotowe przewody w zestawie: Ułatwia podłączenie i skraca czas instalacji – nie wymaga samodzielnego przygotowania okablowania.
• Przeznaczenie do NSXm i Compact NSX: Gwarantowana kompatybilność z popularnymi wyłącznikami kompaktowymi Schneider Electricdera, co zapewnia bezproblemową integrację.
• Funkcja zdalnego wyzwalania: Pozwala na odłączenie napięcia z centralnego panelu, czujnika lub przycisku awaryjnego, podnosząc poziom ochrony personelu i instalacji.
• Kompaktowa konstrukcja: Montaż bezpośrednio w wyłączniku, bez zajmowania dodatkowych modułów w rozdzielnicy.

Zgodność z Normami

Wyzwalacz wzrostowy LV426863 został zaprojektowany zgodnie z ogólnie przyjętymi wymogami europejskich norm dla osprzętu łączeniowego oraz posiada certyfikat CE. Należy stosować go wyłącznie w połączeniu z przeznaczonymi wyłącznikami serii NSXm i Compact NSX.

Zastosowanie

Wyzwalacz wzrostowy MX znajduje zastosowanie wszędzie tam, gdzie konieczne jest zdalne lub automatyczne rozłączanie obwodu zabezpieczanego przez wyłącznik kompaktowy.

• Awaryjne wyłączanie w instalacjach przemysłowych – przyciski STOP w liniach produkcyjnych.
• Systemy bezpieczeństwa – odłączenie zasilania po zadziałaniu czujników gazu, dymu lub temperatury.
• Automatyka budynkowa – sterowanie z systemu BMS lub PLC w celu oszczędzania energii i ochrony odbiorników.
• Zdalne resetowanie lub wyłączanie w trudno dostępnych lokalizacjach – bez konieczności fizycznego dostępu do rozdzielnicy.

Wskazówki Montażowe

Montaż i podłączenie wyzwalacza może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie mocuje się w dedykowanym gnieździe wyłącznika NSXm lub Compact NSX zgodnie z instrukcją producenta. Przewody należy podłączyć do zacisków sterowniczych z zachowaniem polaryzacji dla napięcia DC. Moment dokręcania śrub oraz przekrój przewodów muszą być zgodne z dokumentacją techniczną.

FAQ

• Czy wyzwalacz MX LV426863 pasuje do wszystkich wyłączników Compact NSX? Tak, jest przeznaczony do serii NSXm oraz Compact NSX Schneider Electricder Electric. Przed montażem zaleca się sprawdzenie listy kompatybilnych modeli w karcie katalogowej.
• Jakie napięcie sterowania należy podać? Zakres napięcia sterowania wynosi 110–130 V AC/DC. Urządzenie może być zasilane zarówno prądem przemiennym, jak i stałym.
• Czy przewody są dołączone do zestawu? Tak, wyzwalacz jest dostarczany z fabrycznie zamontowanymi przewodami, gotowymi do podłączenia. Ułatwia to instalację i zapewnia prawidłowe połączenie.
