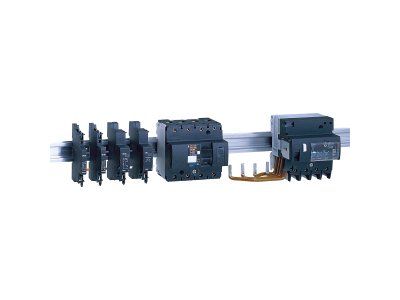

Wyzwalacz wzrostowy NG125 MX+OF-230/400-NG125 230-415 VAC, 110-130 VDC | 19064 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy NG125 MX+OF o numerze katalogowym 19064 to zaawansowany komponent z renomowanej serii Acti 9 firmy Schneider Electric. Urządzenie to służy do zdalnego wyzwalania wyłącznika nadprądowego NG125 poprzez podanie napięcia sterującego na cewkę wyzwalacza. Kluczową cechą tego modelu jest jego uniwersalność napięciowa – moduł pracuje w szerokim zakresie napięć sterujących [Uc]: od 230 V do 415 V prądu przemiennego (AC) przy częstotliwości 50/60 Hz oraz od 110 V do 130 V prądu stałego (DC). Dzięki zintegrowanemu stykowi pomocniczemu typu 1 Z/O (styk przełączny), użytkownik otrzymuje natychmiastową informację zwrotną o stanie zadziałania urządzenia, co jest kluczowe w systemach automatyki i monitoringu.

• Wszechstronność zasilania: Obsługa szerokiego spektrum napięć AC i DC eliminuje konieczność stosowania wielu różnych komponentów w rozdzielnicy.
• Zintegrowany styk OZ: Wyposażenie w styk sygnałowy 1 Z/O pozwala na zdalną sygnalizację pozycji aparatu głównego.
• Wysoka zdolność łączeniowa: Znamionowy prąd łączeniowy [Ie] wynosi do 6 A przy 240 V AC, co gwarantuje niezawodność w wymagających obwodach sterowania.
• Kompaktowa konstrukcja: Idealnie dopasowana do aparatury modułowej serii NG125, zapewniająca estetyczny i spójny wygląd instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, które są standardem dla aparatury modułowej Schneider Electric z rodziny Acti 9. Wyzwalacz spełnia wymagania dotyczące kompatybilności elektromagnetycznej oraz wytrzymałości izolacyjnej, co potwierdza jego przydatność do pracy w trudnych warunkach przemysłowych. Zastosowane materiały są odporne na wysokie temperatury i posiadają odpowiednie certyfikaty dopuszczające do użytku w profesjonalnych instalacjach niskiego napięcia.

Zastosowanie

Wyzwalacz wzrostowy MX+OF znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym, gdzie wymagane jest zdalne wyłączanie zasilania w sytuacjach awaryjnych lub w ramach procesów technologicznych. Jest niezastąpiony w układach przeciwpożarowych (jako element wyłącznika głównego prądu), systemach bezpieczeństwa maszynowego oraz w inteligentnych systemach zarządzania budynkiem (BMS). Dzięki możliwości pracy z prądem stałym (110-130 VDC), doskonale sprawdza się również w podstacjach energetycznych i systemach zasilania gwarantowanego.

Wskazówki Montażowe

Montaż wyzwalacza NG125 MX+OF powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie montuje się po lewej stronie wyłącznika głównego NG125 za pomocą zatrzasków, co zapewnia trwałe i pewne połączenie mechaniczne. Podczas podłączania przewodów sterujących należy zwrócić uwagę na moment dokręcania zacisków, aby uniknąć poluzowania styków pod wpływem drgań. Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanym do prądów sterujących, co zapewni stabilną pracę cewki wyzwalającej. Przed uruchomieniem należy sprawdzić poprawność działania mechanicznego poprzez ręczne wyzwolenie testowe.

FAQ

• Czy wyzwalacz MX+OF wymaga stałego zasilania? Nie, wyzwalacz wzrostowy działa impulsowo. Podanie napięcia na cewkę powoduje zadziałanie mechanizmu i wyłączenie aparatu głównego.
• Czy styk pomocniczy 1 Z/O może sterować lampką sygnalizacyjną? Tak, styk posiada znamionowy prąd łączeniowy pozwalający na bezpośrednie zasilanie kontrolek LED lub przekazywanie sygnału do sterownika PLC.
• Z jakimi wyłącznikami współpracuje ten model? Wyzwalacz jest dedykowany wyłącznie do aparatury modułowej serii NG125 od Schneider Electric.
