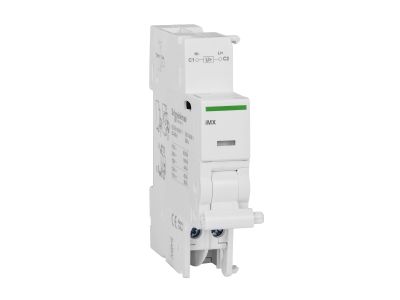

Wyzwalacz wzrostowy iMX-230/400 100…415 VAC, 110…130 VDC, Acti 9 | A9A26476 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy iMX-230/400 o numerze katalogowym A9A26476 to zaawansowany moduł pomocniczy z serii Acti 9 od renomowanego producenta Schneider Electric. Urządzenie to zostało zaprojektowane w celu umożliwienia zdalnego, bezzwłocznego wyłączenia współpracującego aparatu modułowego (takiego jak wyłącznik nadprądowy iC60 czy wyłącznik różnicowoprądowy iID) w momencie podania napięcia sterującego na cewkę wyzwalacza. Szeroki zakres napięcia sterującego, obejmujący od 100 do 415 V AC oraz od 110 do 130 V DC, sprawia, że jest to rozwiązanie niezwykle uniwersalne, znajdujące zastosowanie w różnorodnych konfiguracjach sieciowych.

• Szeroki zakres napięć: Obsługa napięcia przemiennego 100…415 V AC oraz stałego 110…130 V DC pozwala na integrację z większością systemów sterowania.
• Bezzwłoczne działanie: Mechanizm wyzwalający reaguje natychmiastowo po otrzymaniu impulsu napięciowego, co jest kluczowe w systemach bezpieczeństwa.
• Wskaźnik stanu: Urządzenie posiada optyczny wskaźnik na przednim panelu, który informuje o zadziałaniu wyzwalacza.
• Kompaktowa budowa: Szerokość modułu wynosi zaledwie 18 mm (1 moduł), co pozwala na optymalne wykorzystanie miejsca w rozdzielnicy na szynie DIN.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości, co potwierdza jego przydatność w profesjonalnych instalacjach elektroenergetycznych. Wyzwalacz iMX spełnia wymagania normy IEC/EN 60947-1, co gwarantuje niezawodność w warunkach przemysłowych. Posiada również certyfikację CE oraz spełnia rygorystyczne wymogi dyrektywy RoHS, co świadczy o dbałości o środowisko naturalne i brak substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Wyzwalacz wzrostowy iMX-230/400 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki budynkowej i przemysłowej. Jest idealnym rozwiązaniem do realizacji układów wyłącznika bezpieczeństwa (E-Stop), gdzie wymagane jest zdalne odcięcie zasilania w sytuacjach awaryjnych. Może być wykorzystywany w systemach przeciwpożarowych do odłączania zasilania w strefach objętych zagrożeniem, a także w układach sterowania procesami technologicznymi, gdzie konieczne jest szybkie przerwanie obwodu głównego przez systemy nadrzędne (np. sterowniki PLC).

Wskazówki Montażowe

Montaż wyzwalacza iMX-230/400 powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie montuje się po lewej stronie aparatu bazowego (np. wyłącznika iC60) za pomocą dedykowanych zatrzasków, co zapewnia sztywne i pewne połączenie mechaniczne. Całość instalowana jest na standardowej szynie DIN (TH35). Podczas podłączania przewodów sterujących należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń. Stopień ochrony IP20 sugeruje montaż wewnątrz obudowy lub rozdzielnicy zapewniającej odpowiednią ochronę przed pyłem i wilgocią.

FAQ

• Czy wyzwalacz iMX wymaga stałego napięcia do podtrzymania pracy? Nie, wyzwalacz wzrostowy działa impulsowo. Podanie napięcia na cewkę powoduje wyzwolenie aparatu, po czym obwód cewki jest wewnętrznie przerywany, aby zapobiec jej spaleniu.
• Z jakimi aparatami współpracuje ten model? Wyzwalacz jest kompatybilny z aparaturą modułową Schneider Electric z serii Acti 9, w tym z wyłącznikami iC60, iID, iDPN Vigi oraz odłącznikami iSW-NA.
• Czy można zamontować kilka wyzwalaczy do jednego wyłącznika? Zazwyczaj do jednego aparatu głównego montuje się jeden wyzwalacz pomocniczy po lewej stronie, jednak system Acti 9 pozwala na rozbudowę o dodatkowe styki pomocnicze (np. iOF lub iSD).
