Wyzwalacz wzrostowy H250-H1600 200-240VAC | HXC004H Hager

Opis i Kluczowe Cechy

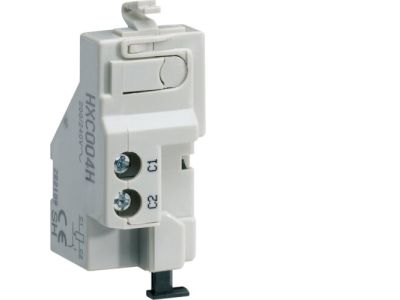

Wyzwalacz wzrostowy HXC004H marki HAGER to zaawansowane akcesorium elektrotechniczne zaprojektowane do współpracy z wyłącznikami oraz rozłącznikami kompaktowymi w zakresie prądowym od 250A do 1600A. Urządzenie to umożliwia zdalne wyzwolenie mechanizmu aparatu głównego po podaniu napięcia sterującego w zakresie od 200V AC do 240V AC. Dzięki precyzyjnej konstrukcji, wyzwalacz gwarantuje natychmiastową reakcję układu zabezpieczającego, co jest kluczowe w systemach automatyki budynkowej oraz przemysłowej.

• Szeroka kompatybilność: Dedykowany do aparatów serii H250, H400, H630, H800, H1000, H1250 oraz H1600.
• Napięcie sterujące: Praca w standardowym zakresie 200-240V AC pozwala na łatwą integrację z większością systemów sterowania.
• Niezawodność: Wysoka jakość wykonania charakterystyczna dla produktów marki HAGER zapewnia długą żywotność mechaniczną i elektryczną.
• Kompaktowa budowa: Akcesorium montowane jest bezpośrednio wewnątrz obudowy aparatu głównego, co nie zwiększa gabarytów zewnętrznych rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Wyzwalacz spełnia wymagania normy PN-EN 60947-2, co potwierdza jego przydatność do zastosowań profesjonalnych w trudnych warunkach eksploatacyjnych. Posiada certyfikację CE, gwarantującą bezpieczeństwo użytkowania oraz pełną kompatybilność elektromagnetyczną z innymi komponentami systemu rozdzielczego.

Zastosowanie

Wyzwalacz wzrostowy HXC004H znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych, gdzie wymagane jest zdalne zarządzanie zasilaniem. Jest niezbędnym elementem w układach przeciwpożarowych (jako element wyłącznika głównego prądu), systemach bezpieczeństwa maszynowego oraz w układach automatyki SZR (Samoczynne Załączanie Rezerwy). Pozwala na integrację wyłączników kompaktowych z przyciskami bezpieczeństwa typu "grzybek" oraz systemami BMS (Building Management System).

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy upewnić się, że aparat główny jest odłączony od napięcia. Wyzwalacz montuje się w dedykowanym gnieździe wewnątrz wyłącznika kompaktowego. Należy zwrócić szczególną uwagę na prawidłowe ułożenie przewodów sterujących, aby uniknąć ich przycięcia podczas zamykania obudowy aparatu. Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanym do zacisków pomocniczych, oraz dokręcanie ich z momentem określonym w instrukcji technicznej producenta.

FAQ

• Czy wyzwalacz może pracować pod stałym napięciem? Nie, wyzwalacz wzrostowy jest przeznaczony do pracy impulsowej. Podanie napięcia na cewkę powoduje wyzwolenie aparatu, a po jego zadziałaniu obwód cewki powinien zostać przerwany przez styk pomocniczy wyłącznika.
• Czy produkt pasuje do wyłączników innych producentów? Wyzwalacz HXC004H jest dedykowany wyłącznie do aparatury kompaktowej marki HAGER z serii H250-H1600.
• Jakie jest wymagane napięcie do zadziałania? Urządzenie wymaga napięcia przemiennego (AC) w przedziale od 200V do 240V.
