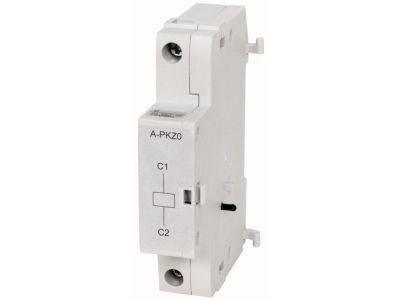

Wyzwalacz wzrostowy A-PKZ0(110V50HZ) PKZ | 073184 Eaton

Alternatywny kod produktu: A-PKZ0(110V50HZ)

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy A-PKZ0 (110V 50Hz) o indeksie 073184 to akcesorium przeznaczone do wyłączników nadprądowych rozmiaru PKZ(M)0. Wyposażony w zaciski śrubowe, umożliwia szybkie i pewne podłączenie przewodów sterowniczych. Napięcie cewki 110 V AC (50 Hz) zapewnia zgodność z typowymi obwodami pomocniczymi w instalacjach przemysłowych i budynkowych.

• Napięcie cewki 110 V AC / 50 Hz: umożliwia podłączenie do standardowych obwodów sterowniczych bez konieczności stosowania dodatkowych transformatorów.
• Dedykowany do wyłączników PKZ(M)0: gwarantuje mechaniczną i elektryczną kompatybilność z aparaturą tej serii – prosty montaż bez przeróbek.
• Zaciski śrubowe: zapewniają trwałe i bezpieczne połączenie przewodów, odporne na wibracje i obciążenia termiczne.
• Kompaktowa konstrukcja: nie zwiększa znacząco wymiarów wyłącznika, dzięki czemu oszczędza miejsce w rozdzielnicy.
• Łatwa identyfikacja stanu: wyzwalacz reaguje na wzrost napięcia powyżej wartości progowej, odłączając zabezpieczany obwód.

Zgodność z Normami

Wyzwalacz A-PKZ0 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż w rozdzielnicy zgodnie z zaleceniami producenta gwarantuje niezawodną pracę w typowych warunkach eksploatacji.

Zastosowanie

Wyzwalacz wzrostowy stosowany jest w układach zabezpieczeń i sterowania, gdzie konieczne jest odłączenie obwodu w przypadku przekroczenia dopuszczalnego napięcia. Sprawdza się w następujących scenariuszach:

• Ochrona odbiorników przed skutkami przepięć w sieci zasilającej.
• Element układów automatyki procesowej wymagających nadzoru napięcia.
• Współpraca z wyłącznikami nadprądowymi PKZ(M)0 w rozdzielnicach głównych i podrzędnych.
• Realizacja funkcji wyzwalania w szafach sterowniczych oraz systemach dystrybucji energii.

Wskazówki Montażowe

Montaż i podłączenie wyzwalacza wzrostowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Wyzwalacz mocuje się bezpośrednio do wyłącznika PKZ(M)0 (szyna TH35/DIN nie jest wymagana – wyłącznik montowany jest na szynie, a wyzwalacz do niego). Przekrój przewodów należy dobrać zgodnie z obciążeniem prądowym oraz obowiązującymi normami. Moment dokręcania zacisków śrubowych musi być zgodny z dokumentacją techniczną producenta. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia i działanie wyzwalacza.

FAQ

• Czy wyzwalacz posiada podświetlenie lub sygnalizację optyczną? Nie, model A-PKZ0 (110V 50Hz) nie zawiera wbudowanego podświetlenia ani wskaźnika LED. Stan zadziałania można rozpoznać po mechanicznym zwolnieniu wyłącznika.
• Jaki stopień ochrony ma wyzwalacz? Producent nie podaje konkretnej wartości IP dla tego akcesorium. W standardowej rozdzielnicy montowanej na szynie DIN aparatura osiąga stopień ochrony co najmniej IP20 – wyzwalacz znajduje się wewnątrz obudowy, co zapewnia ochronę przed przypadkowym dotykiem.
• Jak działa wyzwalacz wzrostowy – czy to styk NO/NC? Wyzwalacz wzrostowy nie jest stykowym elementem łączeniowym. Jego zadaniem jest mechaniczne wyzwolenie wyłącznika po przekroczeniu napięcia progowego. Nie posiada własnych styków pomocniczych.
