Wyzwalacz termomagnetyczny TMD do NSX160 160A 3P3D, ComPacT NSX | C163TM160 Schneider Electric

Opis i Kluczowe Cechy

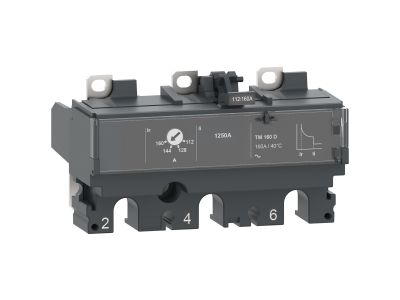

Wyzwalacz termomagnetyczny TM160D z serii ComPacT NSX to zaawansowany moduł zabezpieczający, zaprojektowany przez firmę Schneider Electric z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 160 A i jest przeznaczone do montażu w bazach wyłączników ComPacT NSX 160 oraz NSX 250. Jako jednostka 3-biegunowa z 3 wyzwalaczami (3P3D), gwarantuje pełną ochronę każdego z torów prądowych.

• Regulowane zabezpieczenie termiczne: Pozwala na precyzyjne dostosowanie progu zadziałania wyzwalacza do rzeczywistego obciążenia obwodu, co minimalizuje ryzyko niepożądanych przestojów przy zachowaniu pełnej ochrony przed przeciążeniem.
• Stałe zabezpieczenie magnetyczne: Zapewnia błyskawiczną reakcję na zwarcia, chroniąc infrastrukturę kablową oraz podłączone urządzenia przed skutkami prądów zwarciowych.
• Integracja z EcoStruxure Power: Dzięki kompatybilności z systemem PowerTag NSX, wyzwalacz może stać się częścią inteligentnej sieci monitorowania energii, umożliwiając zdalną diagnostykę i optymalizację zużycia mediów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Wyzwalacz spełnia wymagania normy IEC 60947-2, dotyczącej aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki przynależności do rodziny ComPacT NSX, urządzenie wpisuje się w najwyższe standardy bezpieczeństwa elektrycznego oraz ochrony środowiska, co potwierdzają certyfikaty zgodności z dyrektywami RoHS oraz REACH.

Zastosowanie

Wyzwalacz TM160D jest optymalnym rozwiązaniem dla szerokiego spektrum zastosowań w dystrybucji energii elektrycznej. Idealnie sprawdza się w:

• Budownictwie komercyjnym i użyteczności publicznej do zabezpieczania głównych linii zasilających.
• Zakładach przemysłowych, gdzie wymagana jest wysoka ciągłość zasilania i precyzyjna ochrona silników oraz maszyn.
• Rozdzielnicach głównych i oddziałowych jako kluczowy element systemu zabezpieczeń nadprądowych.
• Systemach zarządzania energią, gdzie po doposażeniu w moduły komunikacyjne pozwala na pełną wizualizację parametrów sieci.

Wskazówki Montażowe

Instalacja wyzwalacza powinna być przeprowadzona przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Moduł TM160D montuje się bezpośrednio w dedykowanej bazie wyłącznika ComPacT NSX 160/250. Podczas montażu należy zwrócić szczególną uwagę na prawidłowe osadzenie styków oraz dokręcenie śrub mocujących z odpowiednim momentem obrotowym, określonym w dokumentacji technicznej producenta. Po zamontowaniu należy ustawić nastawę termiczną (Ir) zgodnie z prądem znamionowym chronionego odbiornika lub kabla. Regularna weryfikacja poprawności nastaw oraz stanu technicznego styków jest zalecana w ramach okresowych przeglądów rozdzielnicy.

FAQ

• Czy wyzwalacz TM160D posiada regulację członu magnetycznego? Nie, ten model posiada stałe zabezpieczenie magnetyczne przed zwarciem. Regulacji podlega jedynie człon termiczny odpowiedzialny za ochronę przed przeciążeniem.
• Z jakimi wyłącznikami współpracuje ten wyzwalacz? Jest on kompatybilny z bazami aparatów ComPacT NSX 160 oraz ComPacT NSX 250 w wersji 3-biegunowej.
• Czy mogę monitorować prąd płynący przez ten wyzwalacz? Tak, po połączeniu wyzwalacza z modułem PowerTag NSX oraz odpowiednią bramką komunikacyjną w architekturze EcoStruxure Power, możliwy jest zdalny odczyt parametrów elektrycznych.
