Wyzwalacz termomagnetyczny 4P4D, ComPacT NSX, TM50D, do NSX100 | C104TM050 Schneider Electric

Opis i Kluczowe Cechy

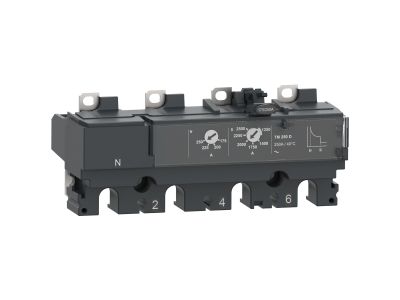

Wyzwalacz termomagnetyczny 4-biegunowy TM50D do rozłącznika ComPacT NSX100 to kluczowy element zabezpieczający obwody trójfazowe przed przeciążeniami i zwarciami. Przeznaczony do współpracy z rozłącznikiem ComPacT NSX w wersji 100A, zapewnia szybkie wyłączenie zasilania w przypadku przekroczenia dopuszczalnego obciążenia. Charakteryzuje się wysoką niezawodnością i precyzyjnym działaniem, co gwarantuje ochronę podłączonych obwodów i urządzeń.

• 4-biegunowa konstrukcja (4P4D): Zapewnia kompleksowe zabezpieczenie wszystkich przewodów fazowych w obwodzie 3-fazowym, eliminując ryzyko niesymetrycznych przeciążeń.
• Termomagnetyczny układ wyzwalania: Szybka reakcja na zwarcia (wyzwalanie magnetyczne) i stopniowa ochrona przed przeciążeniami (wyzwalanie termiczne), minimalizująca ryzyko uszkodzeń instalacji.
• Kompatybilność z ComPacT NSX100: Precyzyjne dopasowanie do rozłącznika, gwarantujące pewną współpracę i optymalne parametry wyłączania.
• Nominalny prąd wyzwalania 50A (TM50D): Dostosowany do obwodów o obciążeniu do 50A, zapewniając skuteczną ochronę bez niepotrzebnych wyłączeń.
• Wytrzymała konstrukcja modułowa: Odporny na drgania mechaniczne i warunki środowiskowe, co gwarantuje długotrwałą bezawaryjną pracę.

Zgodność z Normami

Wyzwalacz spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i zabezpieczającej. Zgodny z dyrektywami Unii Europejskiej, posiada oznaczenie CE oraz certyfikaty potwierdzające zgodność z normami PN-EN 60947-2 i PN-EN 60947-1.

Zastosowanie

Wyzwalacz termomagnetyczny TM50D przeznaczony jest do instalacji wymagających niezawodnej ochrony trójfazowych obwodów elektrycznych przed skutkami przeciążeń i zwarć.

• Ochrona rozdzielnic elektrycznych w budynkach mieszkalnych i przemysłowych.
• Zabezpieczenie obwodów zasilających silniki trójfazowe w maszynach i urządzeniach przemysłowych.
• Stosowanie w układach automatyki i sterowania, gdzie wymagana jest szybka reakcja na awarie.
• Montaż w szafach sterowniczych i rozdzielniach niskiego napięcia w obiektach komercyjnych i przemysłowych.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną rozłącznika ComPacT NSX. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające całą instalację. Wyzwalacz montuje się w dedykowanym gnieździe rozłącznika, zapewniając odpowiednie dopasowanie biegunów. Po montażu konieczne jest przeprowadzenie testu funkcjonalnego w celu weryfikacji poprawności działania. Prawidłowe ustawienie parametrów wyzwalania (np. prądu znamionowego) należy dostosować do charakterystyki chronionego obwodu.

FAQ

• Czy wyzwalacz TM50D współpracuje z innymi modelami rozłączników ComPacT NSX? Tak, jest kompatybilny z rozłącznikami ComPacT NSX w wersji 100A, jednak zaleca się sprawdzenie kompatybilności z konkretnym modelem w dokumentacji technicznej producenta.
• Jaki jest zakres regulacji prądu wyzwalania? Parametr ten nie został określony w dostępnych danych. Wartości należy dostosować indywidualnie do wymagań chronionego obwodu, zgodnie z zaleceniami dokumentacji.
• Jakie są typowe czasy wyłączania wyzwalacza termomagnetycznego? Czasy te zależą od charakterystyki przeciążenia i zwarcia. Zazwyczaj wyzwalanie magnetyczne (na zwarcia) następuje w czasie poniżej 10 ms, natomiast wyzwalanie termiczne (na przeciążenia) jest stopniowe, zależne od stopnia przeciążenia.
