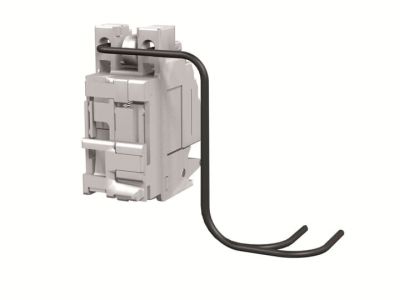

Wyzwalacz podnapięciowy UVR-C XT1..XT4 F/P 220-240Vac-220-250Vdc | 1SDA066399R1 ABB

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy UVR-C (Under Voltage Release) to kluczowe akcesorium bezpieczeństwa dedykowane dla wyłączników kompaktowych serii Tmax XT, konkretnie dla modeli XT1, XT2, XT3 oraz XT4 w wersjach stacjonarnych (F) oraz wtykowych (P). Urządzenie to zostało zaprojektowane do monitorowania poziomu napięcia w obwodzie sterowania. W przypadku spadku napięcia poniżej określonej wartości progowej (zazwyczaj między 35% a 70% napięcia znamionowego), wyzwalacz wymusza natychmiastowe otwarcie styków wyłącznika, co zapobiega pracy urządzeń przy zbyt niskim napięciu, które mogłoby doprowadzić do ich uszkodzenia.

• Szeroki zakres napięciowy: Urządzenie pracuje w zakresie 220-240 V AC (prąd przemienny) oraz 220-250 V DC (prąd stały), co czyni je niezwykle uniwersalnym rozwiązaniem w różnorodnych systemach zasilania.
• Kompatybilność: Pełna integracja z serią Tmax XT (XT1-XT4), co gwarantuje idealne dopasowanie mechaniczne i elektryczne.
• Wersja okablowana (C): Oznaczenie 'C' wskazuje na wersję z wyprowadzonymi przewodami, co znacząco przyspiesza proces podłączenia do listwy zaciskowej.
• Zwiększone bezpieczeństwo: Mechanizm uniemożliwia ponowne zamknięcie wyłącznika, dopóki napięcie zasilające wyzwalacz nie powróci do poziomu co najmniej 85% wartości znamionowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest standardem dla aparatury modułowej marki ABB. Wyzwalacz spełnia wymagania normy IEC 60947-2, która definiuje parametry pracy akcesoriów do aparatury niskonapięciowej. Dzięki temu inżynierowie i projektanci mogą mieć pewność co do powtarzalności parametrów technicznych oraz wysokiej niezawodności w trudnych warunkach przemysłowych. Posiada również certyfikację CE oraz jest zgodny z dyrektywami środowiskowymi RoHS.

Zastosowanie

Wyzwalacz UVR-C znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych, gdzie wymagany jest wysoki stopień niezawodności:

• Układy automatyki SZR: Zapewnienie bezpiecznego rozłączenia obwodów przy zaniku napięcia podstawowego.
• Zabezpieczenie silników: Ochrona maszyn przed skutkami pracy przy obniżonym napięciu, co mogłoby skutkować przegrzaniem uzwojeń.
• Systemy bezpieczeństwa: Możliwość zdalnego wyłączenia zasilania poprzez przerwanie obwodu cewki wyzwalacza (np. przez przycisk bezpieczeństwa E-STOP).
• Rozdzielnice główne i oddziałowe: W budownictwie komercyjnym i przemysłowym, gdzie wymagana jest koordynacja zabezpieczeń.

Wskazówki Montażowe

Montaż wyzwalacza UVR-C powinien być przeprowadzony przez wykwalifikowany personel techniczny. Akcesorium montuje się wewnątrz dedykowanego gniazda w korpusie wyłącznika Tmax XT. Przed przystąpieniem do prac należy upewnić się, że wyłącznik jest w pozycji otwartej (OFF) i odizolowany od źródła zasilania. Przewody wyzwalacza należy poprowadzić zgodnie z kanałami kablowymi wyłącznika, unikając ich przycięcia podczas montażu pokrywy frontowej. Zaleca się sprawdzenie poprawności działania poprzez symulację zaniku napięcia przed ostatecznym oddaniem instalacji do eksploatacji.

FAQ

• Czy wyzwalacz UVR-C może pracować jako wyzwalacz wzrostowy? Nie, wyzwalacz podnapięciowy działa na zasadzie zaniku napięcia. Do zdalnego wyzwalania impulsem napięciowym służą wyzwalacze wzrostowe (SOR).
• Czy ten model pasuje do wyłącznika XT5? Nie, ten konkretny model (1SDA066399R1) jest przeznaczony wyłącznie do jednostek XT1, XT2, XT3 oraz XT4.
• Co się stanie, gdy napięcie spadnie do 50%? Wyzwalacz zainicjuje procedurę otwarcia wyłącznika, chroniąc odbiorniki przed niestabilnym zasilaniem.
