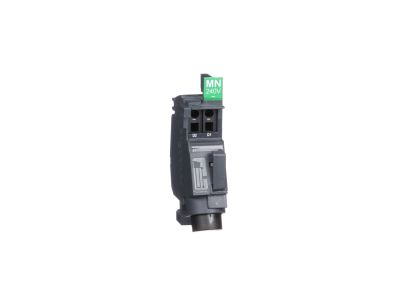

Wyzwalacz podnapięciowy MN MN 208-240V 50/60Hz do NSXm Compact NSX | LV426804 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy MN o numerze katalogowym LV426804 to zaawansowany komponent automatyki budynkowej i przemysłowej, zaprojektowany przez renomowanego producenta Schneider Electric. Urządzenie to pełni kluczową rolę w systemach zabezpieczeń, monitorując poziom napięcia w obwodzie sterowania. Jego głównym zadaniem jest spowodowanie natychmiastowego otwarcia wyłącznika w sytuacji, gdy napięcie zasilające spadnie poniżej określonego progu bezpieczeństwa (zazwyczaj między 35% a 70% napięcia znamionowego Un). Dzięki mechanizmowi sprężynowemu, wyzwalacz gwarantuje niezawodne i szybkie działanie mechaniczne.

Produkt charakteryzuje się szerokim zakresem napięcia sterującego [Uc], obejmującym wartości od 208 V do 240 V AC przy częstotliwości 60 Hz oraz od 220 V do 240 V AC przy 50 Hz. Taka charakterystyka pozwala na elastyczne zastosowanie w różnych konfiguracjach sieciowych. Wyzwalacz jest w pełni kompatybilny z nowoczesnymi seriami wyłączników kompaktowych Compact NSXm oraz PowerPact B, co czyni go idealnym rozwiązaniem dla nowoczesnych rozdzielnic niskiego napięcia.

Zgodność z Normami

Wyzwalacz MN LV426804 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury rozdzielczej i sterowniczej. Jako integralna część systemu Compact NSXm, spełnia wymagania normy IEC 60947-2, co potwierdza jego wysoką jakość wykonania oraz bezpieczeństwo użytkowania w wymagających warunkach przemysłowych. Urządzenie posiada certyfikację CE oraz jest zgodne z dyrektywami środowiskowymi, co zapewnia długotrwałą i bezawaryjną eksploatację w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Głównym obszarem zastosowania wyzwalacza podnapięciowego MN jest sterowanie i ochrona obwodów elektrycznych w sektorze komercyjnym i przemysłowym. Jest on wykorzystywany w celu:

• Zabezpieczenia silników i odbiorników przed skutkami pracy przy zbyt niskim napięciu, co mogłoby prowadzić do ich przegrzania lub uszkodzenia.
• Realizacji zdalnego wyłączenia awaryjnego (poprzez przerwanie obwodu cewki wyzwalacza).
• Zapewnienia bezpieczeństwa personelu poprzez uniemożliwienie ponownego załączenia wyłącznika po zaniku napięcia, dopóki parametry sieci nie wrócą do normy.
• Integracji z systemami automatyki w ramach gamy Compact NSXm oraz PowerPact B.

Wskazówki Montażowe

Montaż wyzwalacza MN LV426804 powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Kluczowe aspekty instalacji obejmują:

• Instalację wewnątrz dedykowanego gniazda w wyłączniku Compact NSXm lub PowerPact B – urządzenie montowane jest na zatrzask, co znacznie skraca czas prefabrykacji rozdzielnicy.
• Weryfikację napięcia sterującego – przed podłączeniem należy upewnić się, że napięcie w obwodzie mieści się w zakresie 208-240 V AC.
• Prawidłowe dokręcenie zacisków sterujących – zapewnia to stabilny styk elektryczny i odporność na drgania.
• Przeprowadzenie testu mechanicznego – po zamontowaniu należy sprawdzić poprawność działania wyzwalacza poprzez symulację zaniku napięcia sterującego.

FAQ

1. Czy wyzwalacz MN pozwala na zdalne załączenie wyłącznika?
Nie, wyzwalacz podnapięciowy służy wyłącznie do wyzwalania (otwierania) wyłącznika. Do zdalnego załączania wymagany jest napęd silnikowy.

2. Co się stanie, gdy napięcie w obwodzie sterowania zaniknie całkowicie?
W przypadku całkowitego zaniku napięcia, wyzwalacz MN natychmiast spowoduje otwarcie styków głównych wyłącznika, chroniąc podłączone urządzenia.

3. Czy ten model pasuje do starszych wyłączników Compact NSX?
Ten konkretny model (LV426804) jest dedykowany do nowszej, kompaktowej serii Compact NSXm oraz PowerPact B. Przed zakupem należy zweryfikować kompatybilność z posiadanym aparatem.
