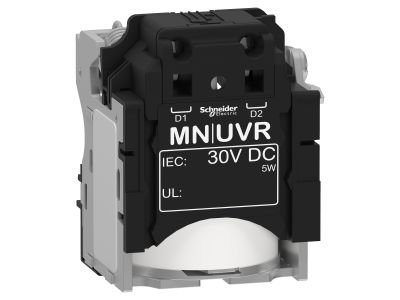

Wyzwalacz podnapięciowy MN 30VDC NSX Compact NSX | LV429411 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy MN o napięciu sterowania 30 V DC (symbol LV429411) marki Schneider Electricder Electric to akcesorium dedykowane do wyłączników serii Compact NSX. Jego zadaniem jest bezzwłoczne rozłączenie obwodu w przypadku spadku napięcia poniżej wartości progowej, co zapobiega uszkodzeniom odbiorników i niekontrolowanemu ponownemu załączeniu po powrocie napięcia. Urządzenie charakteryzuje się kompaktowymi wymiarami (161 x 140 x 86 mm) i jest zgodne z międzynarodowymi normami, co gwarantuje jego niezawodność w wymagających zastosowaniach.

• Napięcie sterowania 30 V DC: Przeznaczony do obwodów niskiego napięcia stałego, zapewnia precyzyjne monitorowanie poziomu napięcia i szybkie reagowanie na jego spadek.
• Dedykowany do wyłączników Compact NSX: Łatwy montaż jako opcjonalne akcesorium, rozszerza funkcjonalność wyłącznika o ochronę podnapięciową.
• Zgodność z normami EN/IEC 60947, CCC, EAC oraz specyfikacjami morskimi: Gwarancja bezpieczeństwa i niezawodności w instalacjach przemysłowych, budynkowych i morskich.
• Kompaktowa obudowa (161 x 140 x 86 mm): Oszczędność miejsca w rozdzielnicy, bez kompromisów w zakresie funkcjonalności.
• Zapobieganie samoczynnemu załączaniu: Po zaniku i powrocie napięcia wyzwalacz pozostaje w stanie otwartym, co wymaga ręcznej interwencji – kluczowa cecha dla bezpieczeństwa personelu i urządzeń.

Zgodność z Normami

Wyzwalacz podnapięciowy LV429411 spełnia wymagania normy EN/IEC 60947, co potwierdza jego przydatność w zastosowaniach przemysłowych i niskonapięciowych. Posiada również certyfikaty CCC (Chiny) oraz EAC (Eurazjatycka Unia Celna), a także jest zgodny ze specyfikacjami morskimi, co rozszerza jego zastosowanie na instalacje na statkach i platformach offshore. Produkt oznaczony jest znakiem CE.

Zastosowanie

Wyzwalacz podnapięciowy MN znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona odbiorników przed pracą przy zaniżonym napięciu oraz automatyka bezpieczeństwa instalacji. Jest szczególnie polecany w układach sterowania silnikami, urządzeniami przemysłowymi oraz w systemach automatyki budynkowej.

• Sterowanie i zabezpieczenie obwodów silników elektrycznych – zapobieganie pracy przy niewystarczającym napięciu, które może prowadzić do przegrzania lub uszkodzenia uzwojeń.
• Automatyka budynkowa (BMS) – odłączanie odbiorników przy zaniku napięcia sieciowego, np. w instalacjach oświetlenia awaryjnego lub wentylacji.
• Instalacje morskie i offshore – zgodność ze specyfikacjami morskimi gwarantuje odporność na warunki środowiskowe w tego typu obiektach.
• Stosowany jako element układów bezpieczeństwa – wymusza kontrolowane wyłączenie maszyn przed ponownym załączeniem po powrocie napięcia.

Wskazówki Montażowe

Montaż wyzwalacza podnapięciowego MN może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia od rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Przed instalacją należy zapoznać się z dokumentacją techniczną wyłącznika Compact NSX oraz stosować się do zaleceń producenta dotyczących momentu dokręcania śrub i przekroju przewodów – muszą być one dobrane do prądu znamionowego chronionego obwodu. Po zamontowaniu sprawdź poprawność działania wyzwalacza przed ponownym załączeniem napięcia.

FAQ

• Czy wyzwalacz podnapięciowy MN posiada podświetlenie (LED)? Nie, urządzenie nie jest wyposażone w żadną diodę sygnalizacyjną. Jego działanie polega wyłącznie na mechanicznym rozłączaniu obwodu przy spadku napięcia – stan zadziałania jest sygnalizowany położeniem styków wyłącznika.
• Jaki jest stopień ochrony IP wyzwalacza? Producent nie podaje osobnego stopnia ochrony dla samego wyzwalacza. Montowany wewnątrz rozdzielnicy o odpowiedniej szczelności (zazwyczaj IP20 lub wyższej, w zależności od obudowy) jest chroniony przed przypadkowym dotykiem – szczegółowe informacje należy sprawdzić w karcie katalogowej wyłącznika NSX.
• Jak działa wyzwalacz podnapięciowy – czy styki są normalnie zamknięte czy otwarte? Wyzwalacz podnapięciowy MN jest urządzeniem typu “fail-safe”. W stanie normalnym (przy napięciu sterującym 30 V DC) umożliwia zamknięcie wyłącznika. Gdy napięcie spadnie poniżej wartości progowej, wyzwalacz rozłącza obwód – styki wyłącznika przechodzą w stan otwarcia. Po powrocie napięcia wyłącznik nie załącza się automatycznie; wymagana jest ręczna interwencja operatora.
