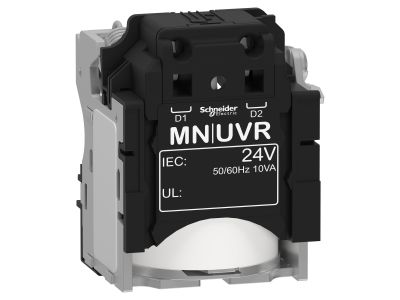

Wyzwalacz podnapięciowy MN 24VAC NSX Compact NSX | LV429404 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy MN 24VAC (symbol LV429404) firmy Schneider Electricder Electric to dedykowane akcesorium do wyłączników serii Compact NSX. Urządzenie umożliwia automatyczne wyłączenie obwodu w przypadku zaniku lub spadku napięcia zasilającego poniżej wartości progowej, co chroni odbiorniki przed pracą w niebezpiecznych warunkach. Wymiary wyzwalacza to 161 x 140 x 86 mm (wys. x szer. x gł.).

• Napięcie sterujące 24V AC: przeznaczone do instalacji niskonapięciowych – łatwa integracja z typowymi układami zasilania pomocniczego.
• Funkcja wyzwalania podnapięciowego: natychmiastowe odłączenie zasilania przy spadku napięcia poniżej wartości zadziałania – zapobiega uszkodzeniu silników i innych urządzeń wrażliwych na zbyt niskie napięcie.
• Dedykowany do wyłączników NSX: bezproblemowy montaż i współpraca z aparaturą Compact NSX – zachowanie spójności systemu rozdzielnic.
• Kompaktowa konstrukcja (161 x 140 x 86 mm): oszczędność miejsca w szafie sterowniczej przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Wyzwalacz podnapięciowy MN 24VAC LV429404 spełnia wymagania międzynarodowych norm EN/IEC 60947, posiada certyfikację CCC, EAC oraz jest zgodny ze specyfikacjami morskimi. Produkt oznaczony znakiem CE, potwierdzającym zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyzwalacz podnapięciowy znajduje zastosowanie wszędzie tam, gdzie konieczne jest zabezpieczenie odbiorników przed skutkami zbyt niskiego napięcia lub jego całkowitego zaniku. Stosowany jest głównie w rozdzielnicach głównych i podrozdzielnicach z wyłącznikami Compact NSX.

• Ochrona silników, napędów i innych odbiorników wrażliwych na pracę przy obniżonym napięciu.
• Automatyczne odłączanie zasilania w instalacjach przemysłowych i komercyjnych w przypadku awarii sieci.
• Element układów bezpieczeństwa maszyn – wymagane wyłączenie przy zaniku napięcia sterującego.
• Integracja z systemami automatyki budynkowej do monitorowania i zdalnego odłączania obwodów.

Wskazówki Montażowe

Montaż i podłączenie wyzwalacza podnapięciowego MN 24VAC powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich biegunach wyłącznika. Wyzwalacz montuje się w dedykowanym gnieździe wyłącznika Compact NSX zgodnie z instrukcją producenta. Przekrój przewodów połączeniowych należy dobrać do prądu obciążenia obwodu sterowania (zgodnie z dokumentacją). Nie dotyczy typowej szyny TH35 – wyzwalacz nie jest aparatem modułowym na szynę DIN.

FAQ

• Czy wyzwalacz podnapięciowy MN 24VAC jest wyposażony w podświetlenie? Nie, wyzwalacz nie posiada funkcji podświetlenia – jest to urządzenie czysto sygnalizacyjno-wyzwalające, reagujące na poziom napięcia sterującego.
• Jaki jest stopień ochrony wyzwalacza? Producent nie podaje osobnego stopnia IP dla wyzwalacza. W zabudowie w rozdzielnicy (obudowa wyłącznika) przyjmuje się ochronę zapewnioną przez rozdzielnicę (typowe IP30/IP40). Wartość należy sprawdzić w dokumentacji konkretnej rozdzielnicy.
• Czy wyzwalacz działa w trybie normalnie otwartym (NO) czy normalnie zamkniętym (NC)? Wyzwalacz podnapięciowy nie jest stykowym elementem przełączającym – jego zadaniem jest mechaniczne zwolnienie wyłącznika przy zaniku napięcia. Nie posiada styków pomocniczych w standardzie NO/NC. Do sygnalizacji stanu zalecane jest zastosowanie dodatkowego bloku styków pomocniczych.
