Wyzwalacz podnapięciowy MN 12VDC NSX Compact NSX | LV429402 Schneider Electric

Opis i Kluczowe Cechy

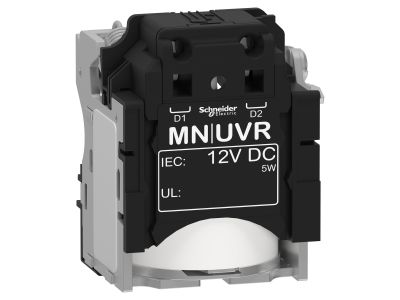

Wyzwalacz podnapięciowy MN 12VDC (symbol LV429402) jest dedykowanym akcesorium do wyłączników serii NSX Compact. Zaprojektowany do współpracy z bazą wyłącznika (dostarczaną bez wyzwalacza), umożliwia automatyczne wyłączenie obwodu w przypadku spadku napięcia poniżej wartości progowej, chroniąc odbiorniki i instalację przed skutkami zaniku napięcia. Wymiary urządzenia: 161 mm x 140 mm x 86 mm (wys. x szer. x gł.).

• Napięcie zasilania 12 V DC: dedykowane do systemów sterowania niskonapięciowego, umożliwia integrację z układami automatyki i zasilaczami 12 V DC.
• Funkcja wyzwalacza podnapięciowego (MN): automatycznie rozłącza wyłącznik przy zaniku napięcia sterującego, zapobiegając niekontrolowanemu ponownemu załączeniu po powrocie napięcia – zwiększa bezpieczeństwo obsługi i maszyn.
• Kompatybilność z wyłącznikami NSX Compact: montowany fabrycznie lub jako akcesorium do istniejącej bazy, nie wymaga modyfikacji aparatu.
• Kompaktowe wymiary (161x140x86 mm): łatwy montaż w rozdzielnicy bez nadmiernego zajmowania przestrzeni.

Zgodność z Normami

Wyzwalacz spełnia wymagania międzynarodowych norm EN/IEC 60947, posiada certyfikaty CCC i EAC oraz jest zgodny ze specyfikacjami morskimi. Zastosowane rozwiązania gwarantują niezawodność i bezpieczeństwo w trudnych warunkach eksploatacji.

Zastosowanie

Wyzwalacz podnapięciowy MN 12VDC znajduje zastosowanie w instalacjach wymagających automatycznej ochrony przed skutkami zaniku napięcia zasilania. Szczególnie polecany w układach sterowania maszynami i procesami przemysłowymi.

• Ochrona silników i urządzeń przed niekontrolowanym rozruchem po zaniku napięcia – wyłącznik pozostaje w stanie wyłączenia do momentu ręcznego załączenia.
• Integracja z systemami automatyki budynkowej (BMS) – wyzwalacz może być sterowany sygnałem z PLC lub przekaźnika nadrzędnego.
• Zastosowania w obwodach bezpieczeństwa – wymagane tam, gdzie norma nakazuje odcięcie zasilania przy zaniku napięcia pomocniczego.
• Instalacje w przemyśle morskim – zgodność ze specyfikacjami morskimi umożliwia stosowanie na statkach i platformach.

Wskazówki Montażowe

Montaż wyzwalacza powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od wyłącznika. Wyzwalacz instaluje się w odpowiednim gnieździe bazy wyłącznika NSX Compact zgodnie z instrukcją producenta. Przekroje przewodów należy dobrać do prądu cewki wyzwalacza oraz obowiązujących przepisów. Nie dokonywać żadnych modyfikacji – niewłaściwy montaż może skutkować utratą gwarancji i zagrożeniem bezpieczeństwa.

FAQ

• Jakie jest napięcie znamionowe wyzwalacza? Wyzwalacz przystosowany jest do napięcia 12 V DC – zasilanie musi pochodzić z odpowiedniego źródła niskiego napięcia.
• Czy wyzwalacz pasuje do wszystkich wyłączników NSX? Model LV429402 przeznaczony jest do wyłączników serii NSX Compact. Przed zakupem należy sprawdzić kompatybilność z konkretnym typem bazy wyłącznika w dokumentacji producenta.
• Jaką funkcję pełni wyzwalacz podnapięciowy? Wyzwalacz MN rozłącza wyłącznik, gdy napięcie sterujące spadnie poniżej wartości progowej (np. przy zaniku napięcia w sieci). Po powrocie napięcia wyłącznik nie załącza się samoczynnie – wymagane jest ręczne załączenie, co zwiększa bezpieczeństwo obsługi.
