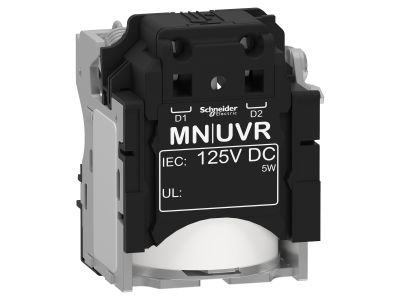

Wyzwalacz podnapięciowy MN 125VDC NSX Compact NSX | LV429413 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy MN 125VDC (numer katalogowy LV429413) przeznaczony do montażu wewnątrz obudowy wyłącznika silnikowego Compact NSX. Jego podstawowym zadaniem jest wyłączenie wyłącznika i zablokowanie możliwości załączenia w przypadku zaniku napięcia zasilania, co chroni odbiorniki przed pracą przy obniżonym napięciu. Napięcie znamionowe cewki wynosi 125 VDC, co zapewnia kompatybilność z obwodami sterowania prądu stałego o tym napięciu.

• Napięcie znamionowe cewki 125 VDC: Gwarantuje poprawne działanie w układach sterowania prądu stałego – wyzwalanie następuje przy spadku napięcia poniżej bezpiecznego poziomu.
• Montaż wewnątrz obudowy wyłącznika Compact NSX: Oszczędza miejsce w rozdzielnicy, jednocześnie zapewniając integralność mechaniczną i elektryczną z wyłącznikiem.
• Funkcja automatycznego wyłączenia przy zaniku napięcia: Zabezpiecza silniki i inne odbiorniki przed pracą w warunkach obniżonego napięcia, która mogłaby prowadzić do przegrzania lub uszkodzenia.
• Blokada przed ponownym załączeniem: Uniemożliwia przypadkowe załączenie wyłącznika, dopóki napięcie nie powróci do bezpiecznego poziomu – zwiększa bezpieczeństwo personelu i instalacji.
• Dedykowany do wyłączników Compact NSX: Bezproblemowy montaż i niezawodne współdziałanie dzięki precyzyjnemu dopasowaniu mechanicznemu.

Zgodność z Normami

Wyzwalacz podnapięciowy MN 125VDC został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. W dokumentacji producenta nie podano szczegółowych numerów norm – produkt spełnia standardy bezpieczeństwa wymagane dla aparatury modułowej w instalacjach niskiego napięcia.

Zastosowanie

Wyzwalacz podnapięciowy MN 125VDC znajduje zastosowanie wszędzie tam, gdzie niezbędna jest ochrona odbiorników przed skutkami zaniku napięcia. Idealnie sprawdza się w układach automatyki przemysłowej i budynkowej.

• Ochrona silników elektrycznych przed pracą przy obniżonym napięciu – zapobiega przeciążeniom i uszkodzeniom uzwojeń.
• Sterowanie maszynami wymagającymi bezwzględnego wyłączenia w przypadku zaniku zasilania (np. obrabiarki, przenośniki).
• Automatyka budynkowa – zabezpieczenie instalacji HVAC, pomp, oświetlenia awaryjnego przed niekontrolowanym restartem.
• Zabezpieczenie ciągłości procesów produkcyjnych – wyzwalacz uniemożliwia automatyczne ponowne załączenie po powrocie napięcia, wymagając ręcznej interwencji operatora.

Wskazówki Montażowe

Montaż wyzwalacza podnapięciowego MN 125VDC wewnątrz obudowy wyłącznika Compact NSX może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Postępuj zgodnie z dokumentacją techniczną producenta, przestrzegając zalecanych momentów dokręcania połączeń. Przekrój przewodów przyłączeniowych dobierz do prądu obwodu cewki (brak szczegółowych danych – zastosuj przekrój minimalny 0,75 mm² zgodnie z ogólnymi zaleceniami dla obwodów sterowania). Montaż wykonuj w suchym, odizolowanym od wpływów zewnętrznych środowisku (zalecana strefa IP2X wewnątrz rozdzielnicy).

FAQ

• Czy wyzwalacz ma podświetlenie lub sygnalizację LED? Nie, wyzwalacz podnapięciowy MN 125VDC nie posiada podświetlenia ani wbudowanej sygnalizacji. Jego zadaniem jest wyłącznie funkcja wyzwalania i blokady – stan zadziałania można odczytać po pozycji wyłącznika głównego.
• Jaki stopień ochrony IP ma ten wyzwalacz? W dokumentacji nie podano bezpośredniego stopnia ochrony IP. Ponieważ przeznaczony jest do montażu wewnątrz obudowy wyłącznika Compact NSX, jego rzeczywista szczelność zależy od obudowy zewnętrznej (zwykle minimum IP40 dla rozdzielnic). Sam wyzwalacz nie wymaga dodatkowej ochrony przed pyłem i wilgocią.
• Czy wyzwalacz działa przy napięciu zmiennym (AC)? Nie, model MN 125VDC jest przeznaczony wyłącznie do zasilania napięciem stałym 125 VDC. Do obwodów prądu zmiennego należy dobrać odpowiednią wersję wyzwalacza (np. MN 230VAC).
