Wyzwalacz podnapięciowy do SM1P/R, 400V 50/60Hz | SM1X14400 Lovato Electric

Opis i Kluczowe Cechy

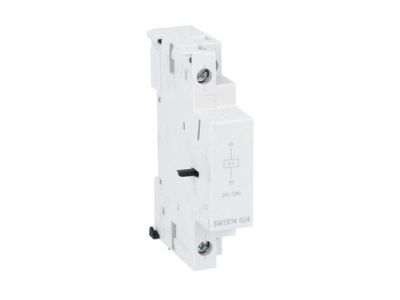

Wyzwalacz podnapięciowy o numerze katalogowym SM1X14400 to zaawansowane akcesorium modułowe zaprojektowane przez renomowanego producenta Lovato Electric. Urządzenie jest dedykowane do współpracy z wyłącznikami silnikowymi z serii SM1P oraz SM1R. Jego głównym zadaniem jest monitorowanie poziomu napięcia w obwodzie sterowania i wymuszenie natychmiastowego otwarcia styków wyłącznika głównego w przypadku spadku napięcia poniżej określonej wartości progowej (zazwyczaj między 35% a 70% napięcia znamionowego).

• Napięcie znamionowe: Urządzenie pracuje przy napięciu 400V AC o częstotliwości 50/60Hz, co czyni je idealnym rozwiązaniem dla przemysłowych instalacji trójfazowych.
• Bezpieczeństwo procesowe: Wyzwalacz zapobiega samoczynnemu i niekontrolowanemu rozruchowi silnika po nagłym przywróceniu zasilania, co jest kluczowe dla ochrony personelu oraz maszyn.
• Kompaktowa konstrukcja: Moduł montowany jest z boku wyłącznika silnikowego, nie zajmując nadmiernej przestrzeni w rozdzielnicy.
• Niezawodność: Wysoka jakość wykonania gwarantuje stabilną pracę nawet w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia pełną kompatybilność z systemami automatyki i rozdziału energii. Wyzwalacz spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-5-1, co potwierdza jego przydatność do stosowania w aparaturze niskiego napięcia. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co gwarantuje bezpieczeństwo użytkowania oraz dbałość o standardy środowiskowe.

Zastosowanie

Wyzwalacz podnapięciowy SM1X14400 znajduje szerokie zastosowanie w układach sterowania napędami elektrycznymi, gdzie wymagane jest dodatkowe zabezpieczenie przed skutkami zaniku napięcia. Jest niezbędnym elementem w:

• Układach bezpieczeństwa maszyn wymagających ręcznego restartu po awarii zasilania.
• Systemach wentylacji i pompowniach, gdzie nagły skok napięcia mógłby uszkodzić mechanizmy.
• Rozdzielnicach przemysłowych współpracujących z wyłącznikami serii SM1P/R.
• Zdalnym wyłączaniu maszyn poprzez przerwanie obwodu cewki wyzwalacza (np. przez przycisk bezpieczeństwa E-Stop).

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Moduł SM1X14400 montuje się po lewej stronie wyłącznika silnikowego SM1P lub SM1R. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Przewody sterujące należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega przegrzewaniu się styków i zapewnia trwałość połączenia galwanicznego. Po zamontowaniu należy przeprowadzić test funkcjonalny, sprawdzając czy wyłącznik silnikowy wyzwala poprawnie przy braku napięcia na cewce wyzwalacza.

FAQ

• Czy wyzwalacz SM1X14400 może pracować z napięciem 230V? Nie, ten konkretny model jest przeznaczony wyłącznie do pracy z napięciem znamionowym 400V AC. Podłączenie niższego napięcia spowoduje trwałe wyzwolenie blokady i uniemożliwi załączenie wyłącznika silnikowego.
• Z jakimi seriami wyłączników Lovato współpracuje ten moduł? Wyzwalacz jest w pełni kompatybilny z seriami SM1P oraz SM1R.
• Czy wyzwalacz posiada styki pomocnicze? SM1X14400 jest wyzwalaczem napięciowym; dodatkowe styki pomocnicze (np. sygnalizacyjne) należy dokupić jako osobne moduły montowane z drugiej strony wyłącznika lub czołowo.
