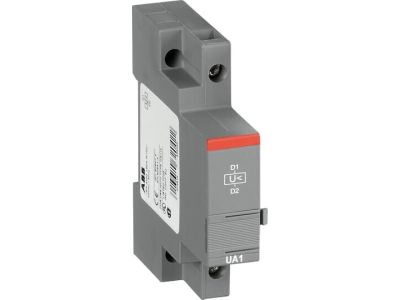

Wyzwalacz podnapięciowy do MS116/MS132/MS165, 400V AC, UA1-400, zaciski śrubowe | 1SAM201904R1006 ABB

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy UA1-400 marki ABB to zaawansowane akcesorium elektrotechniczne zaprojektowane do współpracy z ręcznymi rozrusznikami silnikowymi serii MS116, MS132 oraz MS165. Urządzenie to pełni kluczową rolę w systemach bezpieczeństwa i sterowania napędami, monitorując poziom napięcia zasilającego w obwodzie sterowania. Głównym zadaniem wyzwalacza UA1 jest automatyczne zwolnienie blokady mechanicznej rozrusznika w momencie, gdy napięcie spadnie poniżej określonej wartości progowej lub zostanie całkowicie przerwane. Dzięki temu mechanizmowi, rozrusznik silnika zostaje wyłączony, co skutecznie zapobiega niekontrolowanemu i potencjalnie niebezpiecznemu ponownemu uruchomieniu maszyny po przywróceniu zasilania.

• Napięcie znamionowe: Urządzenie jest przystosowane do pracy w sieciach o napięciu 400V AC, co czyni je idealnym rozwiązaniem dla przemysłowych instalacji trójfazowych.
• Kompatybilność: Pełna integracja z popularnymi seriami wyłączników silnikowych ABB: MS116, MS132 oraz MS165.
• Montaż boczny: Konstrukcja pozwala na szybki montaż po lewej stronie rozrusznika, co optymalizuje wykorzystanie miejsca w szafie sterowniczej.
• Zaciski śrubowe: Solidne połączenie przewodów gwarantuje odporność na wstrząsy i stabilność parametrów elektrycznych w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Wyzwalacz UA1-400 spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-4-1, co potwierdza jego niezawodność w zakresie funkcji ochronnych i sterowniczych. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co gwarantuje bezpieczeństwo użytkowania oraz dbałość o standardy środowiskowe.

Zastosowanie

Wyzwalacz podnapięciowy UA1-400 znajduje szerokie zastosowanie w sektorze przemysłowym i komercyjnym, wszędzie tam, gdzie wymagany jest wysoki poziom bezpieczeństwa obsługi maszyn. Jest niezbędnym elementem w:

• Obwodach zatrzymania awaryjnego: Pozwala na zdalne wyłączenie napędu poprzez przerwanie obwodu cewki wyzwalacza.
• Zabezpieczeniu przed zanikiem napięcia: Chroni personel i urządzenia przed skutkami nagłego powrotu zasilania (zgodnie z wymogami BHP dla wielu typów maszyn obróbczych).
• Systemach automatyki budynkowej: Gdzie wymagana jest koordynacja pracy rozruszników silnikowych z nadrzędnymi systemami bezpieczeństwa.

Wskazówki Montażowe

Instalacja wyzwalacza UA1-400 jest intuicyjna, jednak wymaga zachowania standardów technicznych. Urządzenie należy montować wyłącznie po lewej stronie kompatybilnego rozrusznika silnikowego. Przed przystąpieniem do montażu należy upewnić się, że zasilanie główne jest odłączone. Po mechanicznym zatrzaśnięciu wyzwalacza na obudowie rozrusznika, należy podłączyć przewody sterujące do zacisków śrubowych. Zaleca się stosowanie odpowiednich końcówek tulejkowych dla przewodów typu linka oraz dokręcanie śrub z momentem określonym w dokumentacji technicznej producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.

FAQ

• Czy wyzwalacz UA1-400 można zamontować po prawej stronie rozrusznika? Nie, konstrukcja mechaniczna wyzwalacza UA1 jest dedykowana wyłącznie do montażu po lewej stronie urządzenia podstawowego.
• Czy urządzenie zapobiega włączeniu rozrusznika, jeśli nie ma napięcia w sieci? Tak, wyzwalacz podnapięciowy uniemożliwia mechaniczne załączenie styków rozrusznika MS116/MS132/MS165, dopóki na zaciski wyzwalacza nie zostanie podane odpowiednie napięcie sterujące.
• Czy UA1-400 współpracuje z rozrusznikami innych producentów? Wyzwalacz jest dedykowany i certyfikowany wyłącznie do współpracy z konkretnymi seriami produktów marki ABB (MS116, MS132, MS165).
